结构施工图知识概述

（一）结构施工图的内容

1、结构设计说明

是带全局性的文字说明，它包括：选用材料的类型、规格、强度等级，地基情况，施工注意事项，选用标准图集等。

2、结构平面布置图

结构平面布置图是表示房屋中各承重构件总体平面布置的图样。它包括：

(1) 基础平面图；

(2) 楼层结构布置平面图；

(3) 屋盖结构平面图。

3、构件详图

构件详图包括：

(1) 梁、柱、板及基础结构详图；

(2) 楼梯结构详图；

(3) 屋架结构详图；

(4) 其他详图，如天窗、雨篷、过梁等。

（二）结构施工图中的有关规定

房屋建筑是由多种材料组成的结合体，目前房屋结构中采用较普遍的是混合结构和钢筋混凝土结构。 国家《建筑结构制图标准》对结构施工图的绘制有明确的规定，现将有关规定介绍如下：

1、常用构件代号

常用构件代号用各构件名称的汉语拼音的第一个字母表示，详见表8。

2、常用钢筋符号

钢筋按其强度和品种分成不同的等级，并用不同的符号表示?

1. 1、 一般钢筋图例常用钢筋图例见表9。

4、钢筋的名称

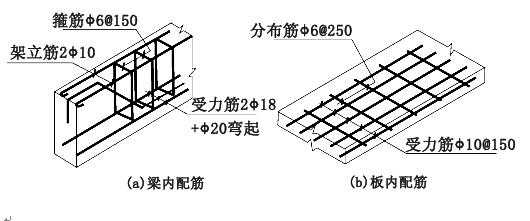

配置在混凝土中的钢筋，按其作用和位置可分为以下几种，如图72所示。

① 受力筋

② 箍筋

③ 架立筋

④ 分布筋

⑤ 构造筋

1. 2、 保护层
2.

（图75 构件中钢筋的名称）

钢筋外缘到构件表面的距离称为钢筋的保护层。其作用是保护钢筋免受锈蚀，提高钢筋与混凝土的粘结力。
