关于11G101-1图集第86页中“非框架梁L配筋构造”的问题与解决

1 图集要求与存在问题分析

11G101-1图集第34页中：梁L1梁底筋直径d为20mm，其中一边支承梁宽为250mm，12d为240mm；梁L3梁底筋直径d为22mm，两边的支承梁梁宽为250mm，12d为264mm，即使不考虑保护层，都已经越出梁宽；L4也有同样的问题。

11G101-1图集第86页中“非框架梁L配筋构造”图中梁底筋伸入框架梁内为12d。两边不符合。按12d伸入设计，当框架梁宽为200mm时，扣除保护层，则搁置的非框架梁底钢筋最大直径d只能为14mm。但在住宅建筑中梁宽一般大多为200mm~250mm，且非框梁的底筋直径d采用16mm及以上的情况较多。

11G101-1图集第86页中除非框梁下筋外，梁上部钢筋也存在钢筋水平段严重不够的问题，设计按铰接时的平直段需要满足不小于0.35lab，混凝土C25时，直径d为14mm的HRB400兆帕级钢筋需要0.35×40d=0.35×560mm=196mm；直径d为16mm的HRB400兆帕级钢筋需要0.35×40d=0.35×640mm=224mm；如果考虑主梁外侧钢筋的内测，则250mm主梁上部的可利用长度=250-保护层25-箍筋直径10-主梁外侧纵向受力钢筋25-间隙25=250-85=165mm，与0.35lab=196mm（d14）或224mm（d16）的需要长度相比，也远远不够。但在实际设计中的梁钢筋d＞14mm（16mm）的用的很多。HRB500兆帕级钢筋的这个短缺就更加严重。

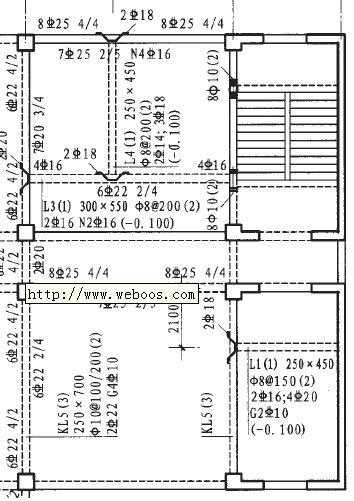

图1 第34页局部

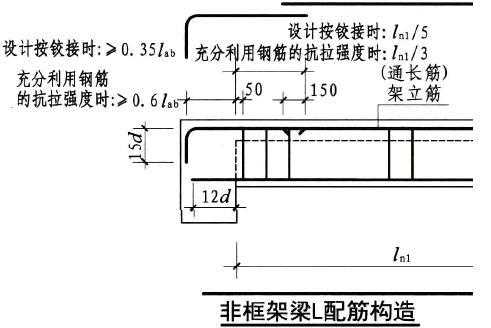

图2 第86页局部

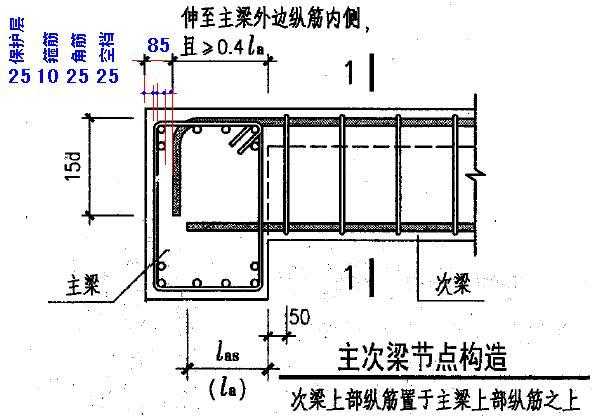

图3 -85之分析

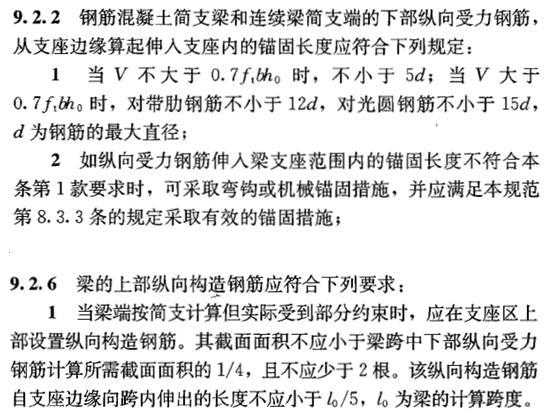

2 规范条文

3 解决方案
