Arup事务所设计的武汉华为高科技园区
项目名称：华为高科技园区
设计机构：Arup Associates
项目地点：中国，武汉
项目面积：40000㎡
项目时间：2011年
华为研发园区拥有世界级的科学研究设施，能8000个科学家的研究需求。该研发园区满足严格的技术要求，并能有效降低当地的能耗。在设计时，我们对技术人员的日常工作和要求进行了深入调查，并采用了自下而上的设计方式。随后我们将这些需求进行汇总和整理，形成了园区整体的设计理念，让技术人员能更有效地进行开拓创新。为了方便技术人员相互交流，我们在中央社区周围设计了高科技低能耗的亭式工作中心。

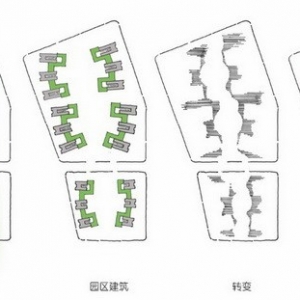

这一地标性建筑群由多个研究中心串联而成，为技术人员提供舒适的人性化环境，提供配套的安保、维修及能源设施，满足园区严格的技术需求。不仅为员工提供绿色的生活设施，这一“工作中心”还配备了一个巨大的水循环系统和自然过滤系统，使园区的雨水和中水得到充分利用。通过对建筑群朝向的精心布置和对太阳能的研究，园区取得了良好的被动节能效果，能有效利用自然通风和采光节省园区能耗。该项目旨在达到美国绿色建筑委员会能源与环境设计先锋奖（LEED ND?）绿色社区金奖认证要求。据分析，节能效果比基准要求还低45%。
设计的各个细节都是为了给科研人员提供生活空间、保持低能耗以及创造舒适的工作环境。研发园区既满足了具有挑战性的的工序需求，又实现了可持续性发展，当之无愧地成为了业内的全新标杆。
