BIM技术在室内装饰工程中的应用

2015-11-24 00:00| 发布者: ccbuild| 查看: 1034| 评论: 0|来自: 网络

摘要: 摘要: 本文结合装饰工程的BIM应用案例,提取出具有实用价值的应用点进行分享。同时针对不同特点的装饰工程,分析了BIM应用的侧重点。 作者 丨宋灏 单位 丨苏州金螳螂建 ...

摘要:本文结合装饰工程的BIM应用案例,提取出具有实用价值的应用点进行分享。同时针对不同特点的装饰工程,分析了BIM应用的侧重点。

作者丨宋灏

单位丨苏州金螳螂建筑装饰股份有限公司研发中心

摘要:作为工程项目交付使用前的最后一道环节,室内装饰专业往往是各专业分包协调的中心,其涉及的材料种类繁多,表现形式多样,在BIM应用上相对于其他专业具有鲜明的特点。对于如何在装饰阶段应用BIM这把“利剑”,切实为工程产生效益而不流于形式,本文结合装饰工程的BIM应用案例,提取出具有实用价值的应用点进行分享。同时针对不同特点的装饰工程,分析了BIM应用的侧重点。

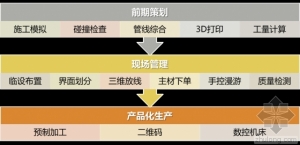

一、装饰施工BIM技术应用点

1.前期策划

1.1施工模拟:

三维模型及点云数据能够很清晰的反应施工细节和现场情况。我们通过这项技术,预先解决大部分的施工问题,大幅降低后期的返工率和由错误引起的设计变更,并将施工策划的深度提升至下单图水平,策划的成果直接用于材料下单,不但提升了施工精度,也改变了传统的流水施工模式,将工期大大缩短,是目前我们运用BIM技术的核心内容。

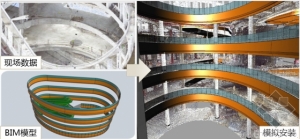

某商场项目模拟中庭铝板安装,下单铝板无一返工

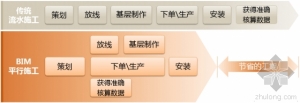

基于BIM技术的施工策划改变了传统的施工流程

1.2碰撞检查:

设计模型与现场数据进行碰撞比对,提前发现施工不合理的部位。

某酒店电梯厅管道与装饰面层碰撞

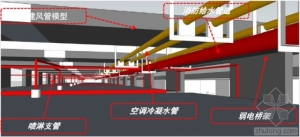

1.3管线综合:

装饰施工与机电位置“打架”的问题是工地协调的顽疾,在未施工前先根据所要施工的图纸利用BIM技术进行图纸“预装配”,直观的把设计图纸上的问题全部暴露出来,让施工过程有条不紊。

某酒店电梯厅管道与装饰面层碰撞

1.4与3D打印结合

将虚拟的BIM模型打印成按比例缩小后的实体模型,为业主和设计师展示最直观的效果和建议。

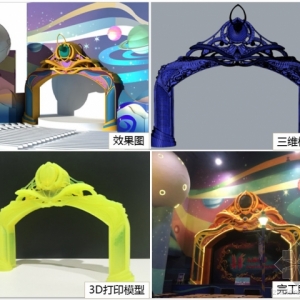

某乐园拱门3D打印成果

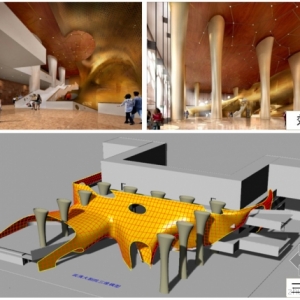

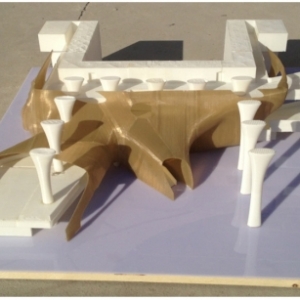

某影剧院打印模型

1.5工程量计算

基于BIM模型的算量方式精准可控,很少出现少算、漏算等情况,但装饰面层的造型多样、复杂,算量工作与其他专业相比难度较大,目前也没有很好的软件解决方案。我们针对不同BIM应用的项目研发出全模型算量、局部模型算量、点云模型算量等不同的BIM算量技术,弥补传统算量的不足。

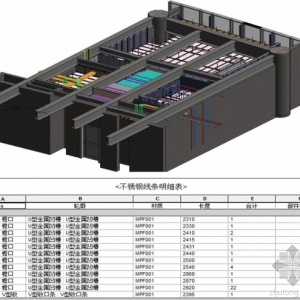

某样板房项目模型整体导出的工程量清单

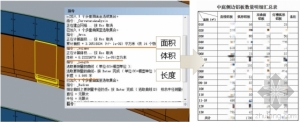

某项目中庭铝板模型导出局部材料工程量清单

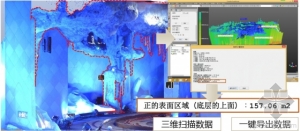

某乐园项目仿溶洞造型通过点云模型进行工程量计算

2.现场管理

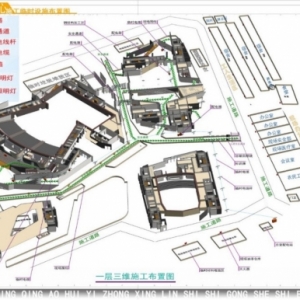

2.1场地临设布置:

进场前期利用BIM模型对现场进行临设布置,能够准确模拟现场,便于安全交底,还可以根据三维模型快速导出临时设施工程量。

某项目逃生路线图设计

2.2施工界面划分、现场协调:

利用三维模型对施工界面进行划分、现场协调,更加直观合理,避免施工纠纷。

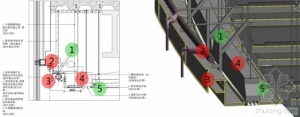

幕墙边设备带及窗帘盒处施工界面划分更加直观

图例:

1.装饰施工(隐蔽支架)

2.安装单位施工(隐蔽支架)

3.窗帘与装饰施工交接面,协调好施工顺序

4.安装单位负责(静压箱安装)

5.装饰异形铝板安装,风口安装

2.3三维放线:

有别于传统的平面放线,通过全站仪进行现场三维空间取点放点,精确的将CAD或三维模型中的点位坐标与施工现场的位置进行转换。全站仪放线精准度高,工作面积广,根本上解决了图纸与现场尺寸的匹配问题(精确到mm级),对于高大空间及复杂造型空间有很好的应用。

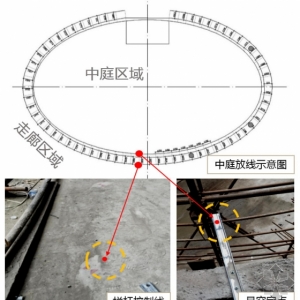

利用三维定点技术,直接在施工前期定位出中庭拦河铝板的完成面线,为后期面层安装提供准确依据

2.4主材下单:

通过数字化施工策划,生成高精度的电子文档直接交付厂家下单,取代现场测量或制作模板等传统下单方式,实现下单过程数字化。后期配合全站仪定点等技术进行放线和安装定位。

某商场项目BIM下单模型,直接交付厂家下单

2.5现场手控漫游:

在施工现场用iPad代替纸质图纸,跟随现场的脚步进行同步漫游,随时查看构件的详细信息,测量尺寸等,比纸质图纸的信息更加全面方便。

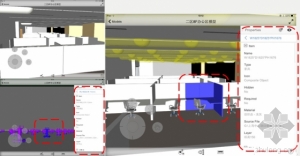

某办公楼室内漫游

2.6质量检测:

借助BIM技术对施工质量进行检测,有着传统靠尺、水平尺等局部人工检测的手段不可比拟的优势,其检测结果更加全面、客观。同时,复杂图形精确定位技术的成熟,使得设计美观有了控制手段以及检验标准。

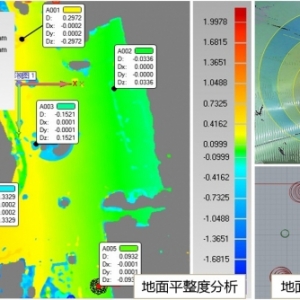

某医院地坪质量检测

3.产品化生产

3.1预制加工:

通过BIM模型可以获得更加的精确施工尺寸和更加详细的施工细节。将施工对象进行分解,导出每个构件的尺寸进行后场批量加工。

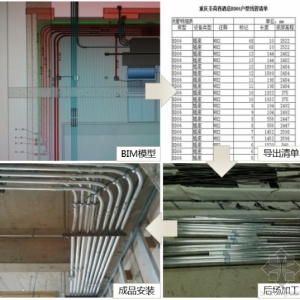

某工程水电线管预制加工

3.2二维码标签:

通过二维码记录下主要施工构件的信息,包括采购、仓储、运输、加工、组装、进场、现场管理、安装等,由扫码枪将产品状态关联到BIM模型上,方便管理。

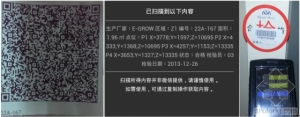

某项目GRG产品二维码和质量条形码,通过扫码可清楚反应产品的厂家、安装位置和质量状态等信息

3.3与数控加工机床的结合:

将BIM模型中构件的精确尺寸信息提供给数控机床等加工设备,实现自动化加工。

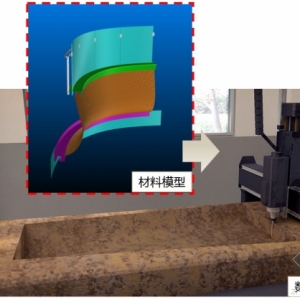

某项目中庭拦河模型导入数控机床,制作模具

二、装饰BIM技术应用工程项目

1.南京青奥中心

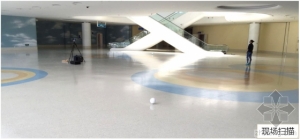

青奥中心是装饰行业首次使用“三维数字化施工技术”的项目,该技术获得了中国装饰协会“2014年度十大科技创新奖”。通过三维扫描、逆向建模等技术解决了图纸与现场尺寸不匹配的问题,将大空间异型构件的下单尺寸、质量偏差控制在毫米级别,极大的保证了施工效果。

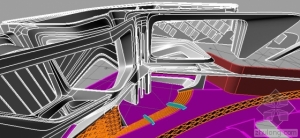

犀牛模型

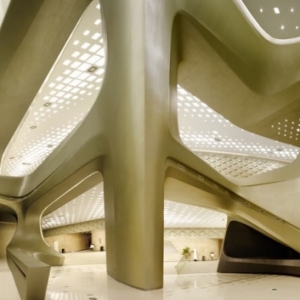

完工效果

2.上海中心大厦

在本项目的施工策划阶段,我们将每个标准层的标准化构件如架空地板、轻钢龙骨吊顶等进行分类、整合,利用其模块化和参数化特点简化了大部分区域的建模工作,并配合施工管理进行单元化定制和工厂加工,提升了装饰施工的工业化生产率。

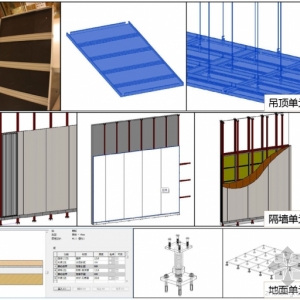

办公区域模块化示意图

3.新疆人民会堂改造工程

项目部在不到半年时间内高质量完成会堂的拆改工作,归功于基于BIM技术的精准施工策划和各专业的高效配合。

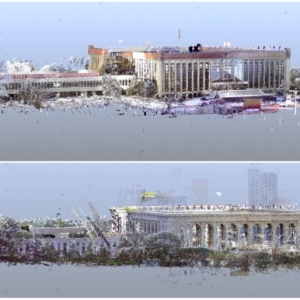

利用点云数据详细记录设施情况,为业主提供第一手资料

利用BIM模型结合现场情况精准策划

管线综合,体现以装饰为中心的协调能力

完工效果

4.北京104大厦

大厦中的“魔豆”造型是整个建筑的亮点,体现了设计师“无限成长”的创意。而在施工前期,设计方只提供了设计概念图以及平立剖少量图纸,并且存在施工图与现场严重不符的现象。项目部利用BIM手段对楼梯造型进行建模处理,结合三维扫描数据进行前期策划,将深化、下单、安装、质量验收等工作一气呵成,不但保证品质,也将工期大大缩短。

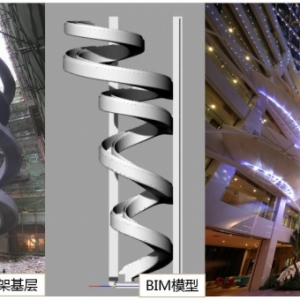

北京104大厦“魔豆”楼梯

三、结语

通过几年来不断积累的实践经验和努力探索,我们逐渐形成了一套较为完善的装饰BIM施工体系为工程项目服务。在业主主导BIM使用的同时,我们积极自主地在项目中使用BIM技术,并切实感受到了此项技术带来的品质和效益的提升,这也让我们装饰企业更加坚定了使用BIM的决心和方向。

苏州金螳螂建筑装饰股份有限公司研发中心
