钢结构檩条如何计算

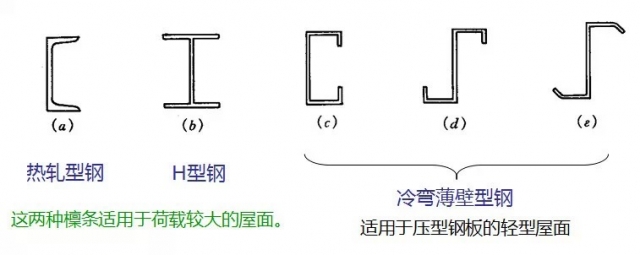

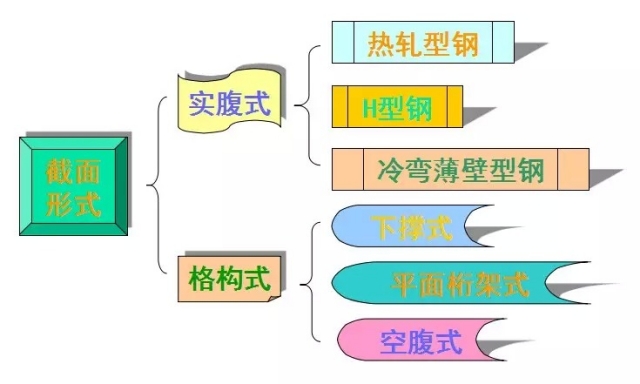

★ 檁条的截面形式

★ 实腹式檁条的截面形式

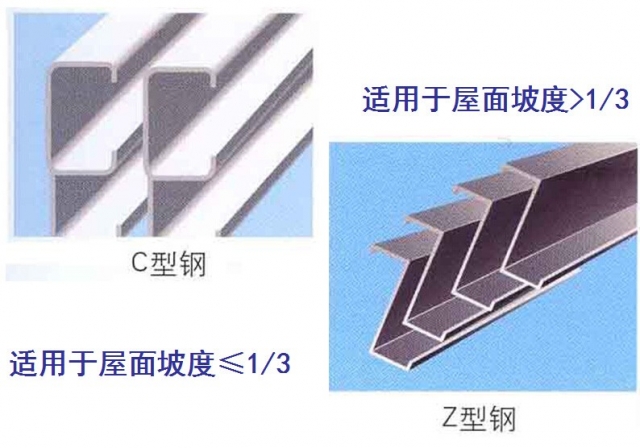

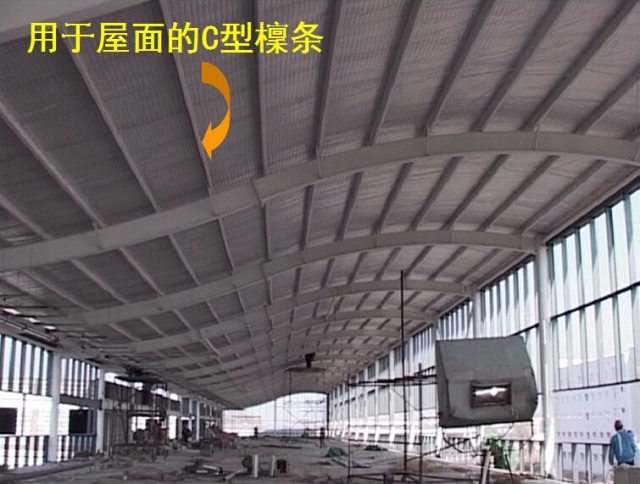

● 实腹式冷弯薄壁型钢截面在工程中的应用很普遍。其中，卷边槽钢(亦称C形钢)檩条适用于屋面坡度i≤1/3的情况。

● 直边和斜卷边z形檩条适用于屋面坡度i>1/3的情况。斜卷边Z形钢存放时可叠层堆放，占地少。做成连续梁檩条时，构造上也很简单。

★ 檩条的荷载和荷载组合

● 1.2×永久荷载+1.4×max{屋面均布活荷载，雪荷载}；

● 1.2×永久荷载+1.4×施工检修集中荷载换算值。

当需考虑风吸力对屋面压型钢板的受力影响时，还应进行下式的荷载组合：

● 1.0×永久荷载+1.4×风吸力荷载。

★ 檩条的内力分析

● 设置在刚架斜梁上的檩条在垂直于地面的均布荷载作用下，沿截面两个形心主轴方向都有弯矩作用，属于双向受弯构件（与一般受弯构件不同）。

● 在进行内力分析时，首先要把均布荷载分解为沿截面形心主轴方向的荷载分量qx 、qy。

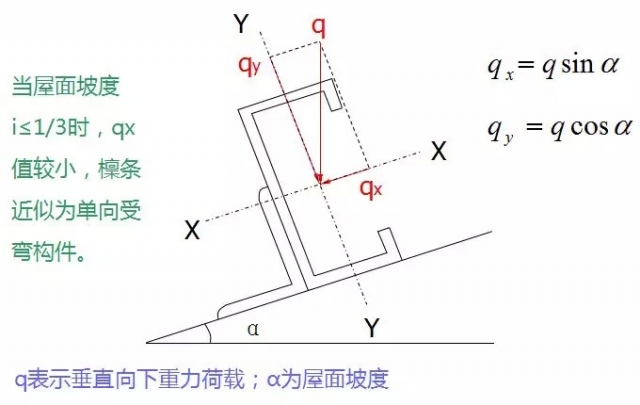

● C型檩条在荷载作用下计算简图如下：

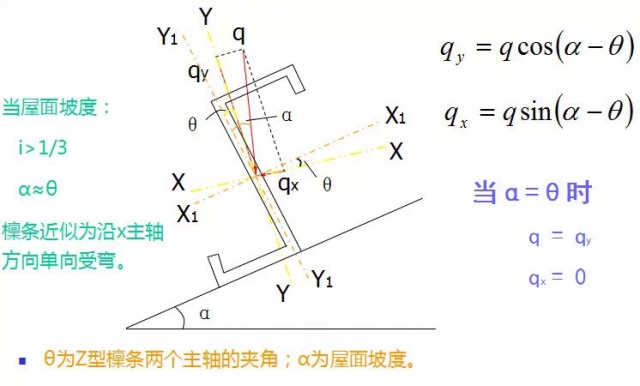

● Z型檩条在荷载作用下计算简图如下：

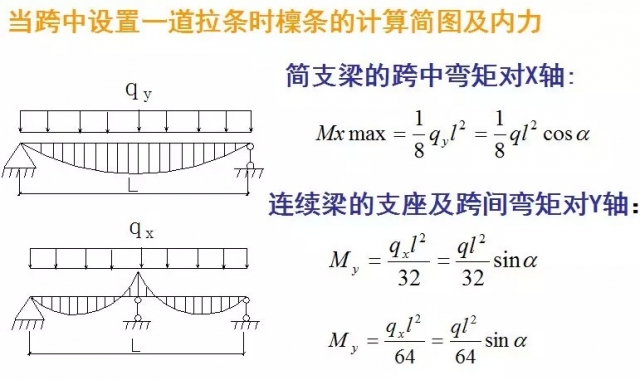

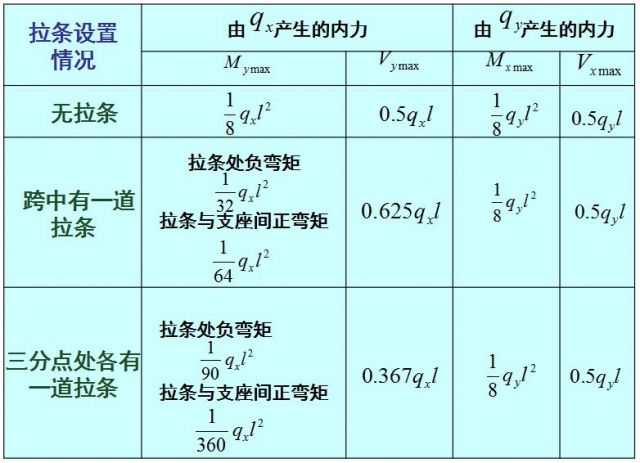

★ 檩条的内力计算

★ 檩条的截面验算—强度、整体稳定、变形

强度计算—按双向受弯构件计算

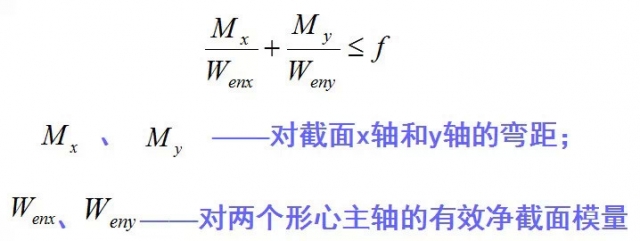

当屋面能阻止檩条的失稳和扭转时，可按下列强度公式验算截面：

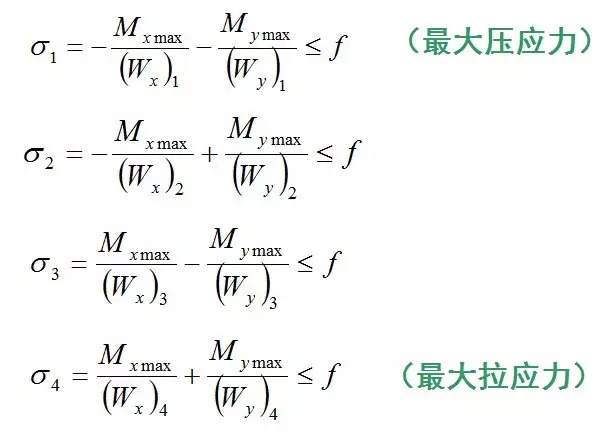

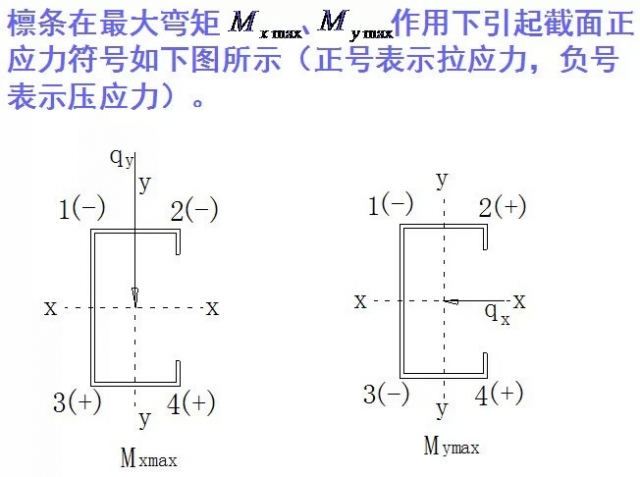

截面1.2.3.4点正应力计算公式如下：

★ 整体稳定计算

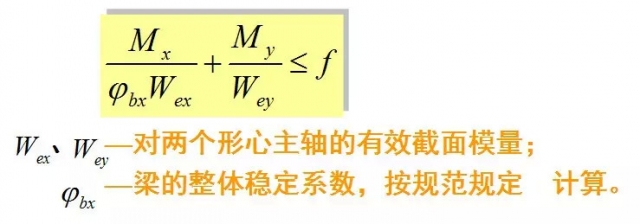

当屋面不能阻止檩条的侧向失稳和扭转时(如采用扣合式屋面板时)，应按稳定公式验算截面：

★ 变形计算

实腹式檩条应验算垂直于屋面方向的挠度。

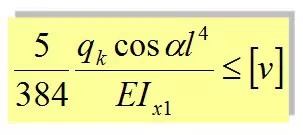

对卷边槽形截面的两端简支檩条：

对Z形截面的两端简支檩条 ：

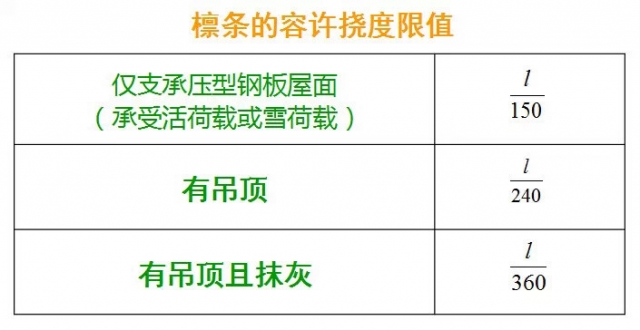

★ 容许挠度[v]按下表取值

★ 檁条的构造要求

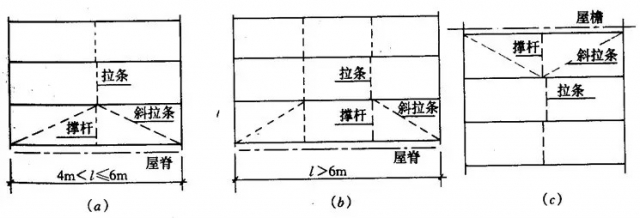

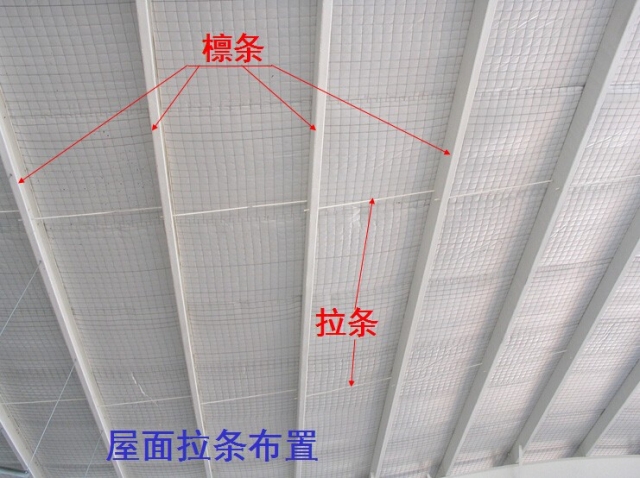

● 当檩条跨度大于4m时，应在檩条间跨中位置设置拉条。当檩条跨度大6m时，应在檩条跨度三分点处各设置一道拉条。

● 拉条的作用是防止檩条侧向变形和扭转并且提供x轴方向的中间支点。此中间支点的力需要传到刚度较大的构件为此，需要在屋脊或檐口处设置斜拉条和刚性撑杆。

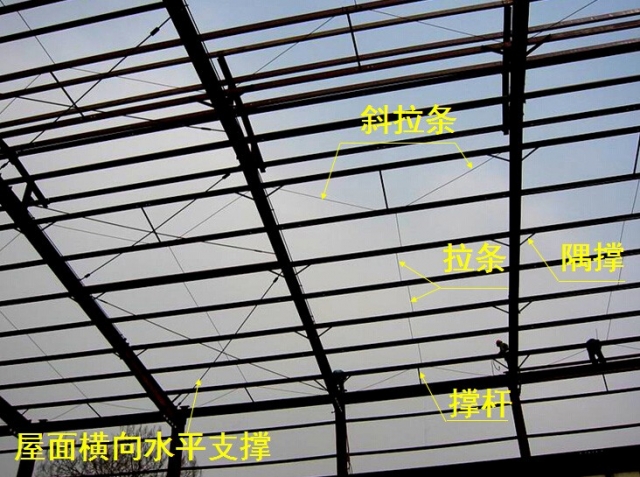

★ 拉条和撑杆的布置

● 当风吸力超过屋面永久荷载时，横向力的指向相反。此时Z形钢檀条的斜拉条需要设置在屋脊处，而卷边槽钢檩条则需设在屋檐处。
