【摘要】光华路银河SOHO2办公楼商业部分（光华路SOHO2）地下二层机电综合图，交付成果为Revit模型，Navisworks碰撞报告，漫游视频，提高效率。
项目名称：光华路SOHO2
项目类型：高档写字楼以及商业
项目施工单位：中建一局集团第五建筑有限公司
BIM咨询单位：北京天际欧比建筑信息咨询有限公司
项目概况：
光华路SOHO2位于朝阳区东大桥路与光华路交叉口东北角，南临光华路，北侧隔规划道路为世贸国际公寓项目，西临东大桥路，东至东大桥东侧路，建设用地面积约2.1公顷，建设内容为写字楼、商业及车库等，地上建筑面积约11.3万平方米，地下建筑面积约6.5万平方米，最高建筑高度62.6米，容积率5.28，绿地率20％（见附图）。项目结合使用BIM设计，使建筑信息模型能够在综合数字环境中保持信息不断更新、传递，使建筑师、工程师、施工方以及业主可以清楚全面地了解项目，提高工作效率，提供更为高质量的设计服务。
图1光华路SOHO2项目工程鸟瞰图

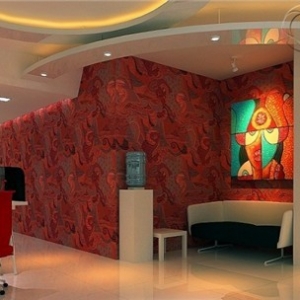

图2光华路SOHO2项目工程室内图
BIM服务应用：
设计监理（建议：施工咨询）
1. 地下二层各专业模型
2. 协助管线综合
3. 各专业碰撞校核及调整
4. 项目可视化
5. 协助项目投标
在光华路SOHO2项目的施工过程中，BIM系列软件的运用使工程设计对于质量把控有明显提高，并且很大程度上减少了不必要的统计工作量，缩短了工作时间，提高工作效率。此外，BIM技术的运用更改变了项目团队的工作方式。

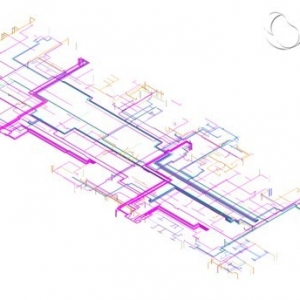

图3地下一层电气轴测图

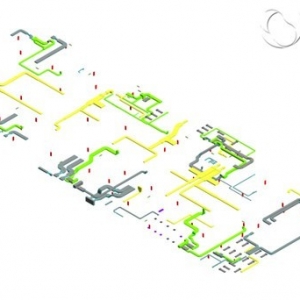

图4地下一层水系统轴测图

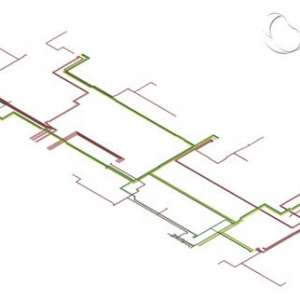

图5地下一层暖通系统轴测图

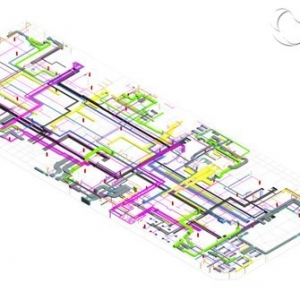

图6地下一层机电模型轴测

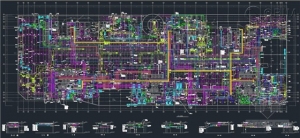

图7地下一层全专业CAD图纸出图
图8地下一层全专业局部平面图

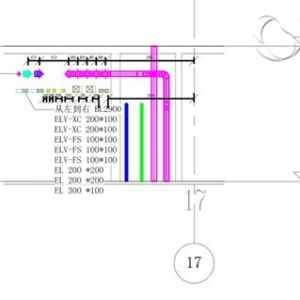

图9地下一层全专业局部截面图

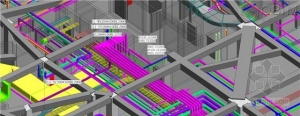

图10地下一层全专业局部三维图

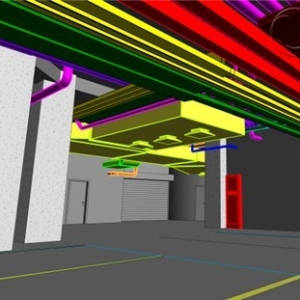

图11地下一层全专业局部人视图
|
