【摘要】2012首届“龙图杯”全国BIM（建筑信息模型）大赛优秀奖获奖项目：金海汉安国际广场BIM应用。
一、项目背景
1、项目名称：汉安国际广场
2、项目类型：综合楼（商务酒店，商业）
3、项目设计单位：成都基准方中建筑设计有限公司
成都基准方中建筑设计有限公司（建筑工程综合甲级）是国家建设部2002年11月批准成立、持有建设部颁发的A151016191甲级《工程设计证书》。
基准方中现设有成都本部事务所和重庆、西安、北京、昆明、上海等分支机构，未来在上海广州计划设置分支机构，同时规划在巴黎伦敦设置国外分支机构。
在2011年度中国民用建筑设计市场排名•地区业务排名•大西南综合经济区中排名第1位。已通过ISO9001国际质量体系认证。
4、投资金额：13500(万元)
5、项目周期：2012年05月——2014年03月
6、相关软件应用：
Graphisoft ArchiCAD
Graphisoft MEP
Graphisoft BIMx
Graphisoft EcoDesigner
7、BIM应用评价与反馈：
“BIM是先进的工作方法和工具，汉安国际广场BIM设计团队是由建筑专业主导，全专业介入的一个创新型团队，结合BIM发展情况及项目情况，我们的写作模式分为：
建筑专业内部：ArchiCAD的团队工作模式,设计人员在共享于服务器上的同一模型建模，即时配合。
建筑与其他专业配合：以BIM模型中直观地三维配合为主将图纸发布成DWG等格式，利用基准方中网络二维协作平台完成配合。
其他专业之间配合：利用基准方中网络二维协作平台结合BIM模型完成配合。
建设单位和施工单位在对项目图纸进行审查和前期施工中给予了图纸质量很高的评价，并且这个过程中没有因为设计原因出具修改通知单。”
二、正文
项目概况
汉安国际广场项目位于四川省内江市，总建筑面积3.3万平方米，方案以场地为导向，对建筑空间，功能，节能等多方面研究平衡。项目使用BIM设计，使建筑信息模型能够在不同专业，不同进程中达到信息传输不衰减，建筑师，工程师、施工方以及业主可以清楚全面地了解掌控项目，提高工作效率与质量。

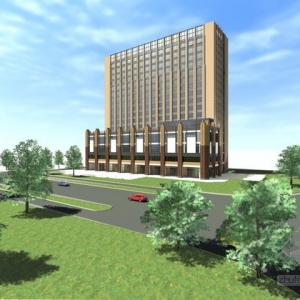

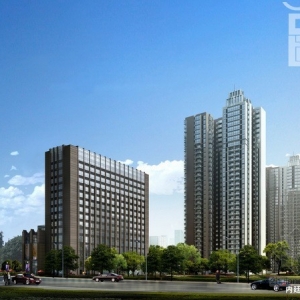

图1 透视图
图2 BIM模型
BIM应用
即时配合：完建筑专业设计人员之间即时配合,使得项目设计人员的工作分配和安排十分自由，本项目在中间阶段曾经有5到6位设计人员在同一模型同步工作。
专业配合：设备专业不能直接使用ArchiCAD参与BIM模型是本项目的遗憾，但是将设备图返到模型上，能够很直观的做到校对复核工作。
模型精细化：每个节点详细三维建模每个细部都是可以修改出来从真实建模到三维图纸表达到真实施工的流程，能够保准每个节点的准确。
模型及图纸：ArchiCAD能够完美的解决模型与表达一致问题，这就减少了工作量，我们的方案图，初设图，施工图同为一个核心模型，通过不同的图层管理和显示管理达到1个模型对应多套图纸，整合的图纸发布器能一步就成出图打图工作。
BIM工程应用优势
运用BIM设计方法让建筑师从大量的绘图工作解脱出来，能够花更多的时间去思考，去设计。
1．有利于项目管理
1.1 通过可视化模型对项目全局的把控更加直观，容易，减少领导的时间成本。
1.2 对项目难点的预判，更容易提前解决问题。
1.3 对项目的进度控制更加容易。
1.4 通过模型利于现场监管项目的质量和准确性。
1.5 有利于各个项目服务商沟通协调，节约开会的时间成本。
2．有利于控制设计成果质量
2.1 设计从2维设计转变为3维设计，让设计回归空间设计。
2.2 复杂部位利用2维线条难以表达得转变为3d文档表达就转变得简单明了。
2.3 复杂项目的机电管网系统只有在3维模型里才能让每个细节控制到最优 。
2.4 BIM设计使信息的传输变得再也没有障碍。
3．有利于项目成本控制
3.1 通过清单的应用，轻松地控制项目整体及部分的混凝土，砌体，门窗，管线的工程量，可以有效的进行工程量的比对。
3.2 通过清单的应用，可以在材料采购上按需采购，施工中按需下料
4．有利于项目施工
4.1 通过BIM模型的模拟施工，让整个项目的施工过程进展更加顺利有序。
4.2 通过复杂部位的3d文档及局部模型利用ipad等终端设备加上2维图纸指导施工。
4.3 施工单位通过对BIM模型的继续深化利用，加工形成指导施工的图纸。

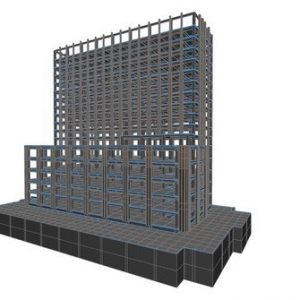

图3 BIM结构模型

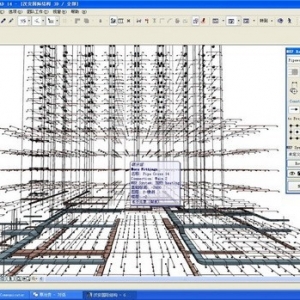

图4 BIM机电模型

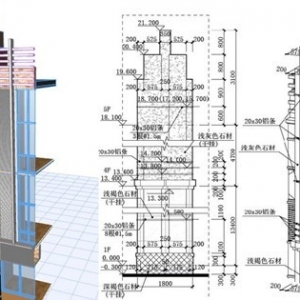

图5 3D大样

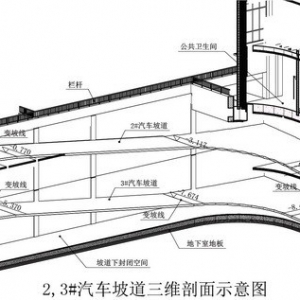

图6 坡道3D大样

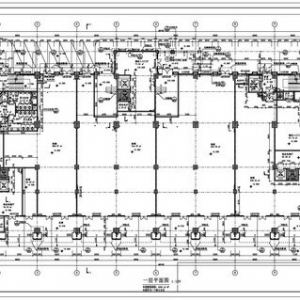

图7 平面图

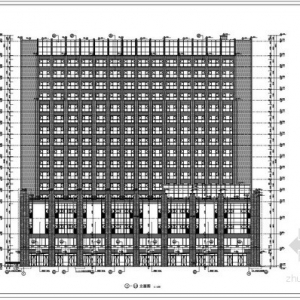

图8 立面图

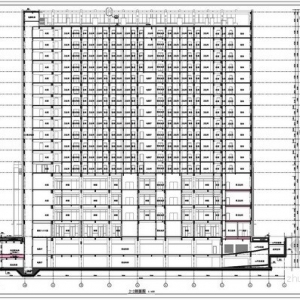

图9 剖面图

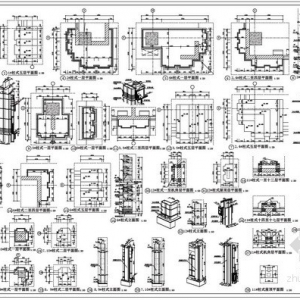

图10 节点详图
