山东枣庄文体中心BIM应用

【摘要】2012首届“龙图杯”全国BIM（建筑信息模型）大赛优秀奖获奖项目：山东枣庄文体中心BIM应用。　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　一、项目背景
1、项目名称：山东枣庄文化体育中心（一期）
2、项目类型：文化体育建筑
3、项目设计单位：上海联创建筑设计有限公司
　　UDG联创国际是由美国UDG及中国建筑师共同创立的一家全方位多元化的设计公司。在美国费城及中国上海分别注册，目前分别设立了北京分公司、南京分公司、宁波分公司、青岛分公司、重庆分公司、南昌分公司、沈阳分公司和武汉分公司，并拟在郑州、西安、合肥、昆明等地增设分公司。
　　多年来，UDG联创国际先后与诸多知名地产开发企业、跨国公司和政府部门建立了长期的战略合作关系，并通过整合国内外前沿的设计理念和先进的建筑技术，承接了诸多规模庞大、复杂度高的设计项目。UDG的设计作品追求独特的创意与风格，并以博取众长，专业专注的工作态度，寻求最圆满的解决方案，重塑城市建筑的理想和高度。
4、投资金额：约30亿元
5、项目周期：2010年——2015年
6、相关软件应用：
　　Graphisoft Archicad
　　Graphisoft Bimx
　　Tekla Bimsight
　　McNeel Rhinoceros
　　Autodesk Ecotect Analysis
　　Advent Artlantis
7、BIM应用评价与反馈：

　　“枣庄项目无论从规模还是难度上来说对我们都是一个巨大的挑战。从最初的方案阶段我们就采用BIM技术辅助设计到后期整合设计都起到了很大帮助。

　　每个单体功能结构都不一样，相互独立又相互连接，借助BIM平台将原来所有的设计理念、功能设计在计算中直观的表现出来，这在以前将会耗费大量的时间精力。

　　异性建筑如何落实在实际建造中，需要解决不少节点构造等细节方面，又要考虑其对整体建筑的影响。在BIM模型中设计师能及时将各种创意真实的加以实现，并在后期深化指导施工图设计。”

二、正文
　　　　　　　　　　　　　山东枣庄文化体育中心（一期）
　　项目概况：
　　山东枣庄文化体育中心位于山东省枣庄市新城庐山路以东,金沙江路以南,处在新城中轴线的最南端。文体中心主要包括体育场、体育馆、游泳馆、大剧院、城市规划馆、博物馆、图书馆、青少年活动中心、广电中心以及地下商业等建筑组成，为未来枣庄市民的文化体育活动的重要场所。
　　项目总占地约48.7万平方米，总建筑面积约41万平方米，总投资约30亿元，计划2015年建成投入使用。

图1 山东枣庄文化体育中心鸟瞰图

图2 山东枣庄文化体育中心透视图

　　BIM的实际应用
　　作为公司的重点项目，枣庄文体中心无疑是实践BIM的绝佳机会。因此我们将使用BIM设计作为强制要求，去贯穿整个项目设计周期。通过公司内部的BIM标准架构将各个专业、各个部门关联起来。要求设计师在BIM平台上去设计、深化。在设计质量上和设计周期上都起到了促进作用。
　　BIM工程设计应用：
　　1、标准制定：
　　联创国际使用BIM技术的理念是坚持OPENBIM的理念。将各专业最擅长的BIM软件由该专业自己的设计师来操作，通过IFC标准文件进行整合。借助公司针对这个项目而制定的三份指导文件（《UDG-BIM协议》、《BIM文件和文件夹》、《BIM软件标准》）来规范工作流程。
　　2、信息模型图纸化：
　　在公司的标准里已经将模型到图纸的过程做了详细的规定，同时在项目开展前就根据国标制定了专门的标准模板。可以在任何阶段即时输出图纸，如PDF\DWG等。
　　3、可视化设计：
　　由于该项目的BIM设计原则是由设计师自己来参与BIM模型搭建。同时BIM平台的高度整合性和协同性，使得设计可以在零等待的情况下看到其他专业的设计，一定程度上减少了提资等繁复的过程。直观的3D显示也使得设计上的理念能够及时体现。
　　4、项目管理技术：
　　在项目展示管理方面，采用了BIMx和Tekla Bimsight两套软件。BIMx适用于在设计理念方面的展示，非常简单易上手。Tekla Bimsight是非常强大的软件，整个项目在整合时采用的是通用的IFC文件格式，而Bimsight可以将所有的建筑信息无损的组装，即使是异性的钢结构也能识别。项目经理通过这个平台能够及时地全面地了解设计进度、协调设计、批注设计等，专业设计将反馈的意见再回到BIM模型加以调整。

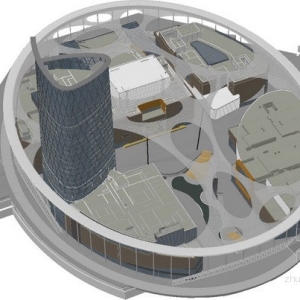

 图3 建筑模型

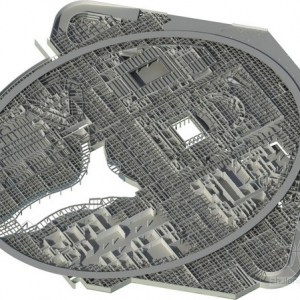

　图4 结构模型

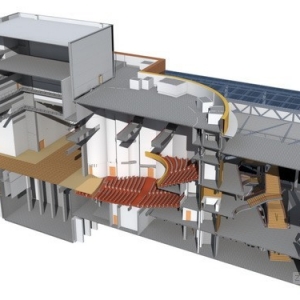

 图5 大剧院剖透视

 图6 地下室平面

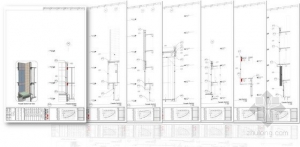

图7 基于国标导出的图纸
