参数化古建BIM应用

【摘要】2012首届“龙图杯”全国BIM（建筑信息模型）大赛三等奖获奖项目：参数化古建BIM应用。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　一、项目背景
1、项目名称：游览观光阁
2、项目类型：仿古建筑
3、项目设计单位：北京建工建筑设计研究院
　　北京建工建筑设计研究院成立于1972年，是全民所有制的国家甲级建筑设计院，隶属于北京建筑工程学院，是全国规模最大的几家高等院校设计院之一，业务范围涵盖各类公用与民用建筑工程设计、城市规划，并在城市设计、居住区规划与住宅设计、仿古建筑设计、古建筑修缮与保护，遗产保护规划等专项领域有较高的声誉。
４、项目周期：2012年06月 ——2013年12月
５、相关软件应用：
　　Autodesk Revit Architecture
　　Autodesk Revit Structure
　　Autodesk Navisworks
　　Autodesk Ecotect
６、古建BIM应用评价：
　　BIM技术为古建筑行业提升服务，为建筑带来高品质，在仿古建筑上设计、施工、等上都有很大的生成力提升，对文保建筑来说，BIM给我们到来了更好的维修服务运营管理。
二、正文

　　　　　　　　　　　　游览观光阁

　　项目概况：
　　游览观光阁是公园休息游玩项目，是一座辽代风格仿古建筑，占地面积1000平方米，方案以“传承孔孟之道，发扬本地文化”为主的设计理念，对建筑的功能、空间、节能、文化等诸多方面进行了深入研究，展现当地的文化风气。项目结合使用BIM设计，使建筑信息模型能够在综合数字环境中保持信息不断更新、传递，使建筑师、工程师、施工方以及业主可以清楚全面地了解项目，提高工作效率，提供更为高质量的设计服务。通过实践，我们工作室获得了在使用BIM设计方法，和基于古建的全过程应用的成功经验。

图1 游览观光阁鸟瞰图

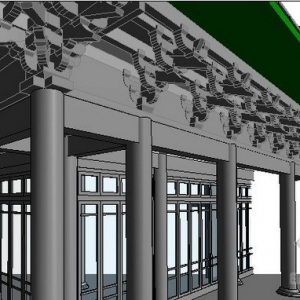

图2 游览观光阁细部图1

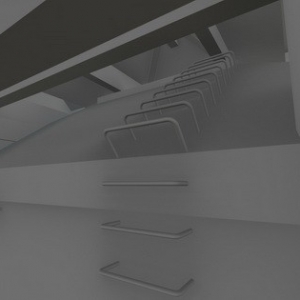

图3 游览观光阁细部图2

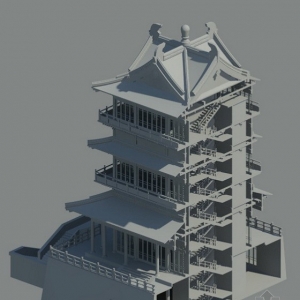

图4 游览观光阁轴剖图

　　BIM的实际应用：
　　在本项目中，甲方对项目要求严格，我们使用了BIM设计，并建议BIM施工管理，将施工进度与运营维护写施工招标合同，设计团队着眼于BIM工程设计、协同设计以及BIM技术的研究拓展，以关注质量（精细化设计、标准化设计）和提高效率为中心，获得BIM设计方法在古建筑全专业全过程应用的成功经验，优化并局部修改了传统的设计流程，同时赢得业主与社会各界的认可。
　　BIM工程设计应用：
　　在游览观光阁项目的设计过程中，Autodesk Revit系列软件的运用使工程设计对于质量把控有明显提高，并且很大程度上减少了不必要的统计工作量，缩短了工作时间，提高工作效率，（尤其是我们做的古建族），此外，Autodesk 360技术与移动技术的运用，更改变了项目团队的工作方式。其主要表现在以下几个方面：
　　1、信息模型图纸化：
　　Autodesk Revit构件参数化特征，使得符合各阶段出图标准的图纸直接由设计模型直接打印，完成报批和施工。
　　2、可视化设计：
　　BIM设计模式区别于翻图。设计过程常常会针对多方案进行分析讨论，使用“多方案比选”功能，可以发挥极大协作优势。建筑先行，全专业共同参与，可视直观减少专业间壁垒，让设计人员之间更容易理解和沟通，优化设计，协作也更为高效。
　　3、绿色设计分析研究，使整个设计得到优化：
　　通过Autodesk Ecotect等分析软件，可以做出各种绿色模拟分析。分析数据又为设计工作做出指导依据和数据对比，优化设计模型，带来更有价值的设计成果。
　　４、Autodesk 360技术：
　　BIM设计将Autodesk 360技术与移动技术用于工程设计与施工指导，信息的准确无误传入云端、IPad、IPhone，为工程远程协助提供便捷，改变了工作方式，Autodesk 360技术为设计带来低成本高效率的工作方式。效果图渲染从传统的3小时，减到现在的30分钟，全景渲染从原来的1天，减到现在的30分钟。
　　从初步设计到施工图设计都使用同一个数据文件，避免多个文件的重复修改，同时有关数据的统计和计算都交由计算机去完成，设计师所需要做的就是准确提供一些需要计算的数据，其他重复的复杂工作均由计算机进行辅助设计。
