央视新址钢结构再赢高难安装(二)

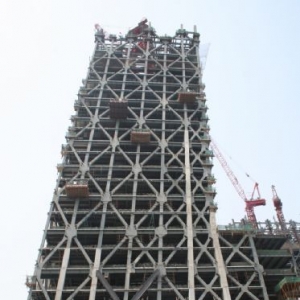

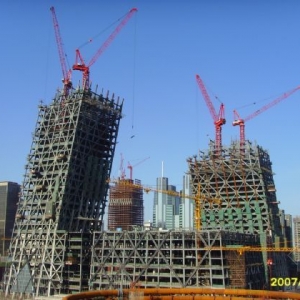

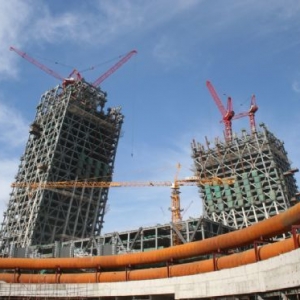

巨型转换桁架安装完成 　　随着塔楼安装节节上升，央视新址[BAIKE]钢结构再赢高难安装。5月28日，在塔楼Ⅱ37层162米标高处承上启下，起支撑大悬臂作用的巨型转换桁架安装完成。 　　该巨型桁架共17榀，跨越内外筒，最大跨度51米，最大高度12.25米，单榀最重426吨，单杆件最重67吨。作为大悬臂结构的“支座”区，该桁架上承楼层下吊柱，左右连接内外框筒，结构传力十分复杂，且多接头汇聚，体型巨大，因塔楼“内弱外强”的结构体系特征，使得桁架安装具很大难度。总承包项目部相关部门和钢结构安装部就如何精确定位，如何确保焊接质量、如何确保施工安全等集体决策，认真讨论。他们于5月5日开始施工，采用大钢管原位胎架支承、双机散件协同安装、单元块状阶段成型、荷载逐步传递的安装方法，并通过计算机模拟计算，仿真演练，同时对安装步骤、吊装顺序、测量校正跟踪、焊接方法及程序等进行周密部署，精心操作，为大悬臂安装铸造了强有力的“支座”。 　　笔者在施工现场看到，巨型转换桁架紧张有序地安装之时。两栋CCTV钢结构主楼施工也如火如荼地进行。截至5月底，塔楼Ⅱ、Ⅰ安装分别达40层和36层，高度分别达175米和155米，钢结构安装量已达79000吨，占工程总用钢量的65%。 相关动态:央视新址钢结构再赢高难安装(一)
