广联达软件应用技巧-图形篇

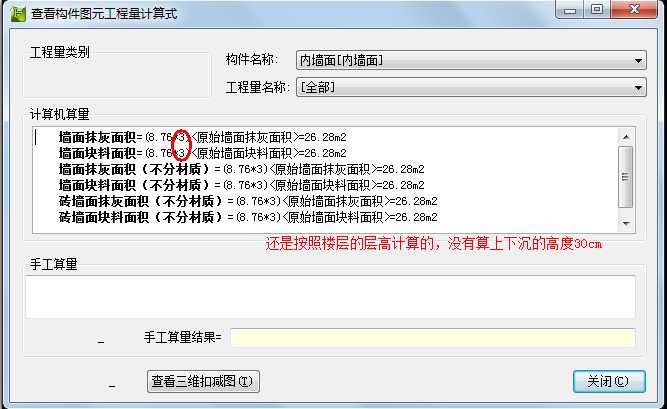

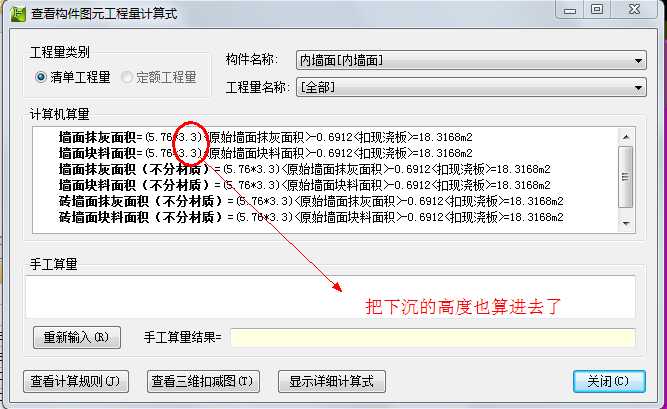

1、用房间做的卫生间装修，卫生间是下沉30cm的，但是我在查看墙面装修的时候没有按照下沉的来计算，为什么？

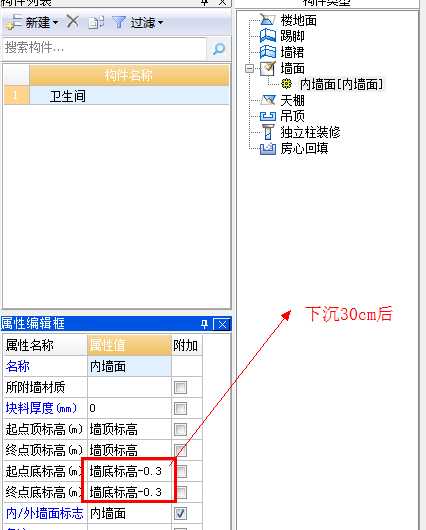

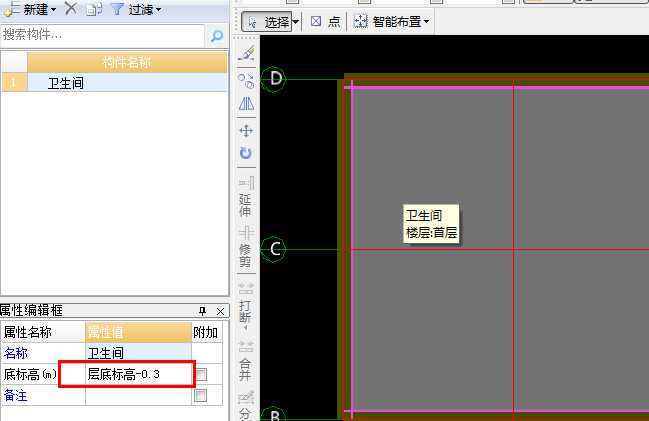

原因分析：因为墙面是按照墙的标高走的，我们添加依附构件的时候必须要先修改标高为下沉30cm，然后在房间里面才会按照下沉的计算。




2.同一个墙面装修高度不一样时如何处理？

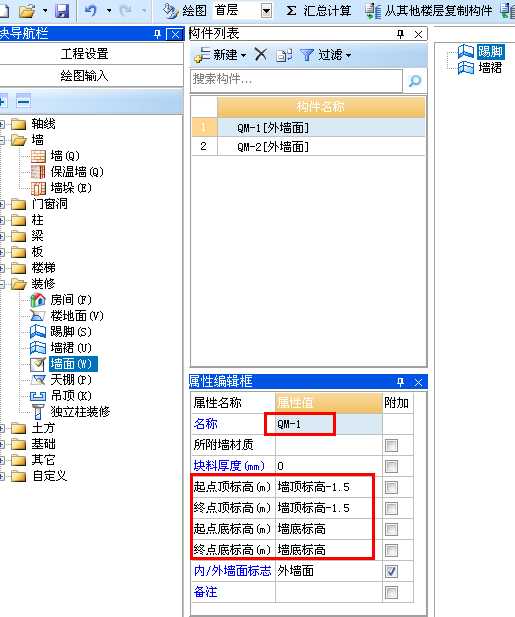

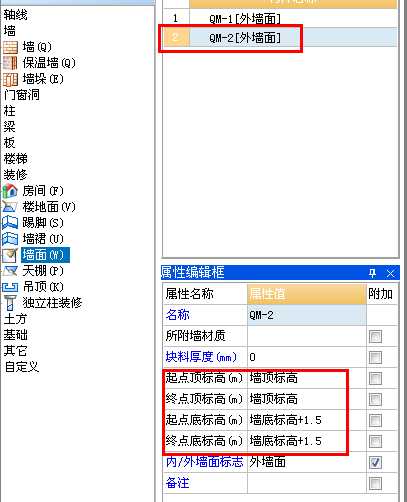

GCL2008里外墙装修增加了顶标高和底标高，可任意调整外墙装修竖直方向的高度，

可定义两个外墙装修，分别调整标高，最后依次绘制在图上即可。

3.同一个房间内有两种墙面时如何处理？

对应的墙体上布置对应的墙面装修，可以在房间中依附一种墙面装修，再在布置了房间之后，选中墙面修改名称

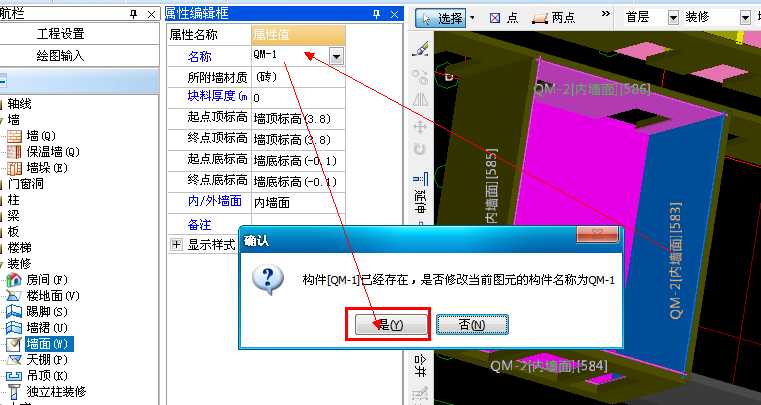

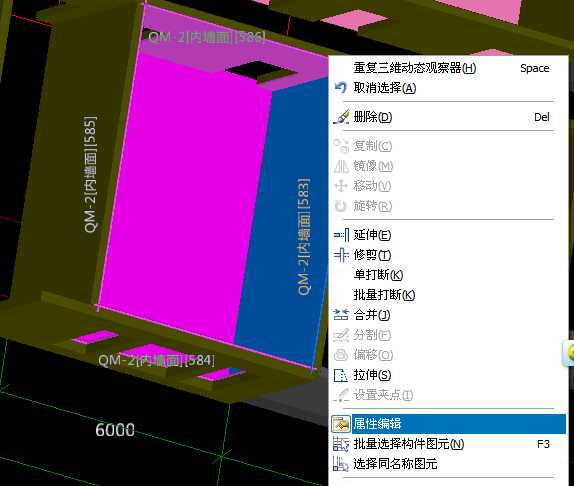

按一种墙面装修布置完房间后，选中要修改的墙面，右击——属性编辑

在属性编辑框中修改墙面名称，在弹出的对话框中选择“是”即可。

4.布置房间装修时，点画一个房间别的房间也都布置上去了，但是检查墙体是封闭的,怎么回事？

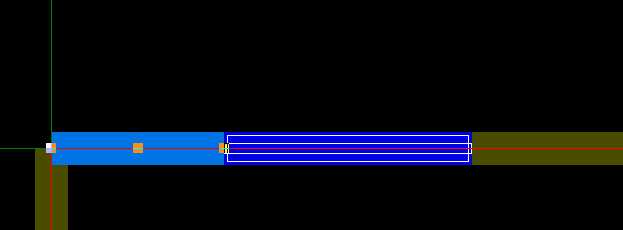

一般遇到这种问题，首先检查墙体与墙体相交的关系，其次检查墙体和柱子相交的关系，最后检查是否形成封闭的区域。检查工程后发现，所有的墙体遇到窗户都是断开绘制的，如下图：

将墙体合并之后就没有问题了

平时大家经常问楼梯及楼梯间的装修怎么算，怎么提量，现在就看一下楼梯怎么装修。
一、楼梯需要计算哪些工程量？
体积与模板要算投影面积、楼梯斜面的抹灰面积、踏步侧面面积、栏杆长度、踢脚线看装修材质区分算面积还是长度、防滑条长度。
以楼梯的参数化楼梯为例子，楼梯自身的装修，只需要根据图纸的大样图，填入对应的尺寸，我们想要的量就出来了。

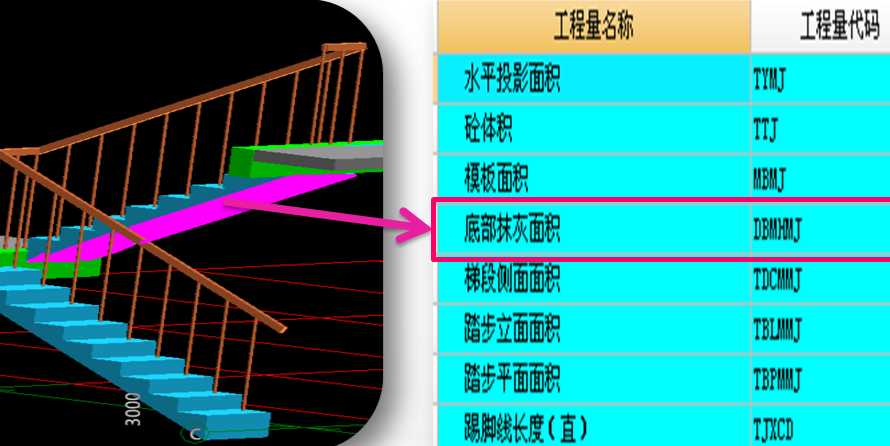

1.斜面的面积，用底部抹灰的代码就提出来。

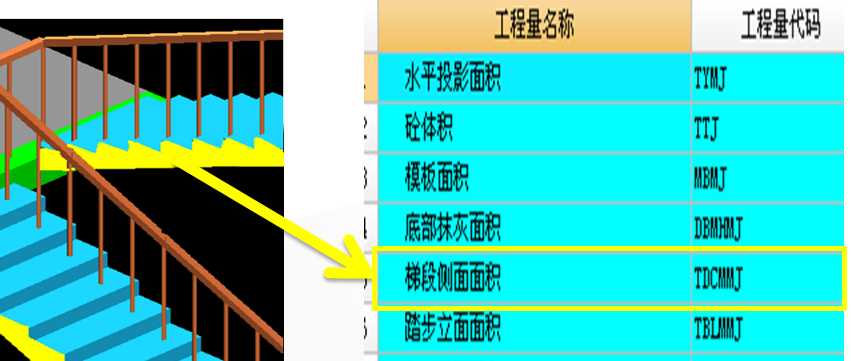

2.踏步侧面的抹灰，使用梯段侧面面积

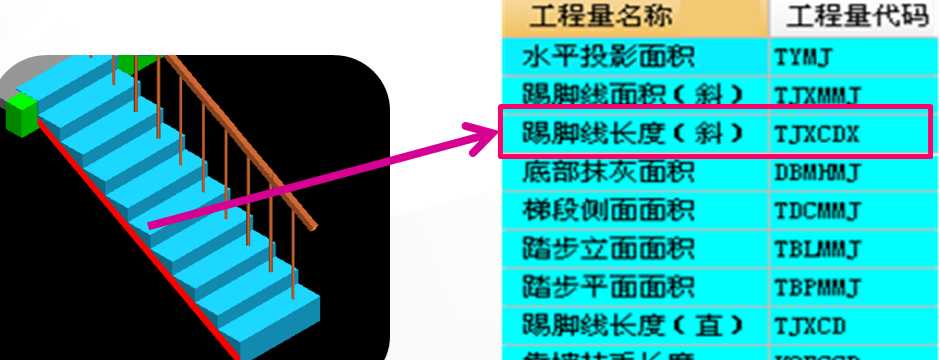

3.楼梯踢脚看装饰材料，抹灰的话对应踢脚线长度，我们是按实际踏步斜面计算的

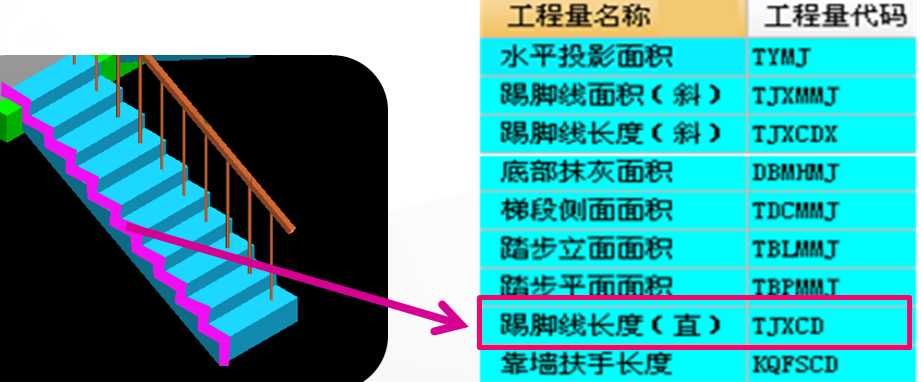

4.楼梯踢脚看装饰材料，抹灰的话对应踢脚线长度，我们是按实际踏步斜面计算的。

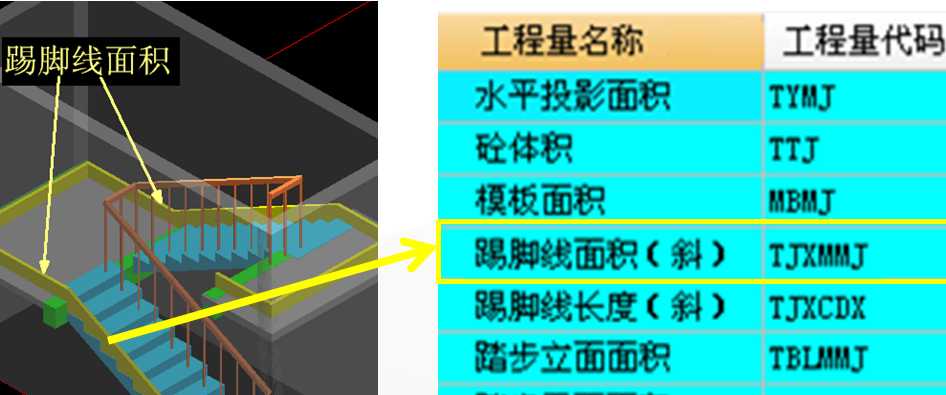

5.如果装饰面是面砖的话，对应选择踢脚斜面面积

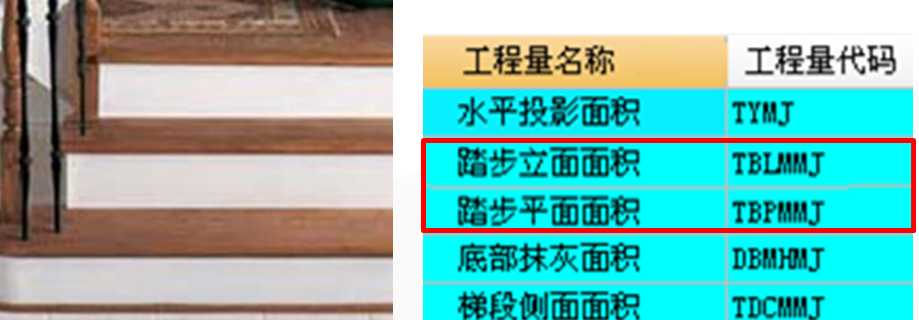

6.楼梯踏步如果立面与平面装修材质不一样的话，软件也可以把工程量分开，如果都是抹灰的话，记得要两个代码累加。

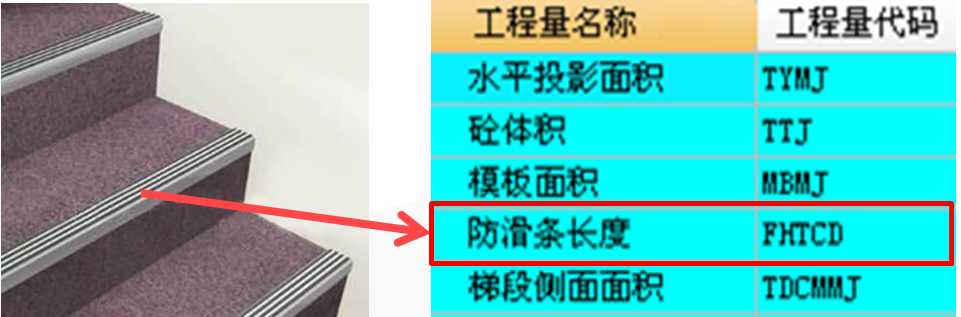

7.在踏步上往往会有防滑条，如见也可以把这部分工程量提出来，协助我们工作。

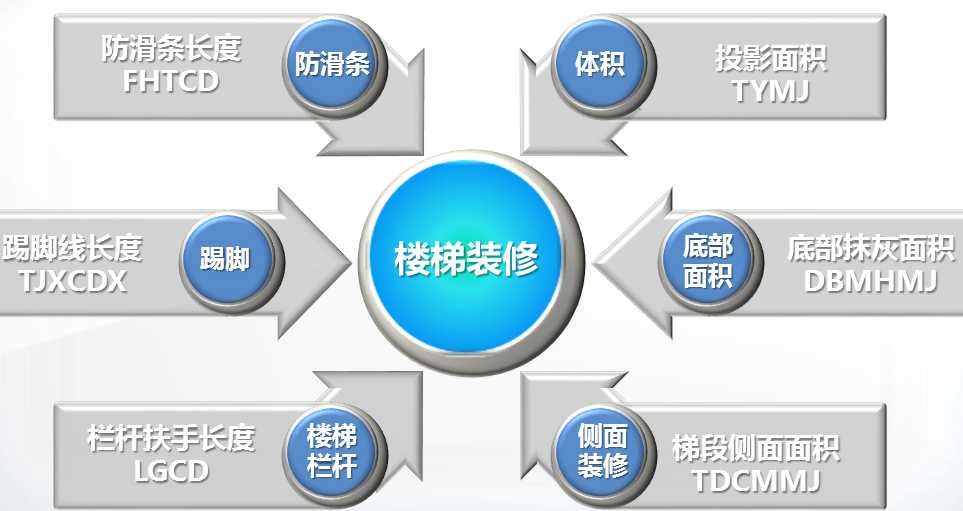

楼梯装修，软件6个代码轻松提量，使我们这种复杂的构件也可以精确计算



二、楼梯间墙面与楼梯的扣减软件怎么考虑？

楼梯间装修要算哪些工程量？

一栋楼的楼梯间装修，我们需要3种房间来做：
首层，房间只做地面与墙面；
中间层，没有楼板，只做房间的墙面就可以了；
顶层，没有地面但是有天棚，房间只做墙面与天棚。

1.首层，我们刚刚进入楼梯间可以看见什么？地面与墙面，对应软件来说可以直接用房间的地面与墙面来处理。
2.对于中间层来说，是没有地面的，只有墙面，而且墙面抹灰与楼梯侧面是有扣减关系，软件该如何处理？

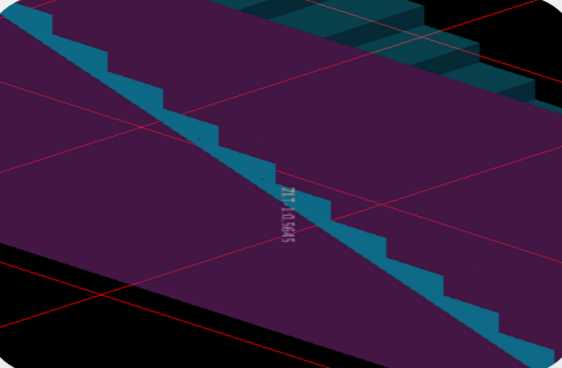

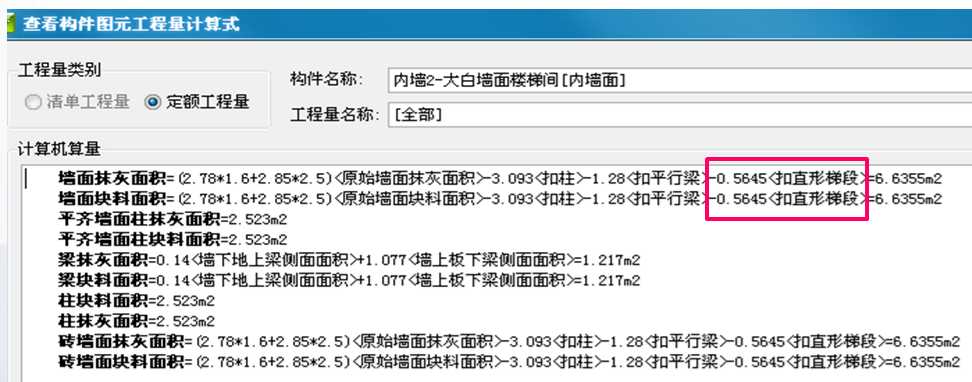

首先看一下下图中的计算式，是可以扣减的，通过三维扣减图也可以看的非常直观，这些我们软件已经考虑到了。


顶层，在顶层只有天棚与墙面，用房间也是可以处理的。

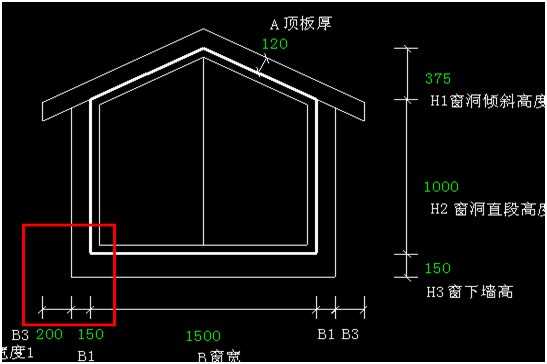

1.建立好了老虎窗用点画，但是这个插入点是墙还是老虎窗的板？

答：这个插入点是老虎窗斜板下来的那个角，不是墙的。如图

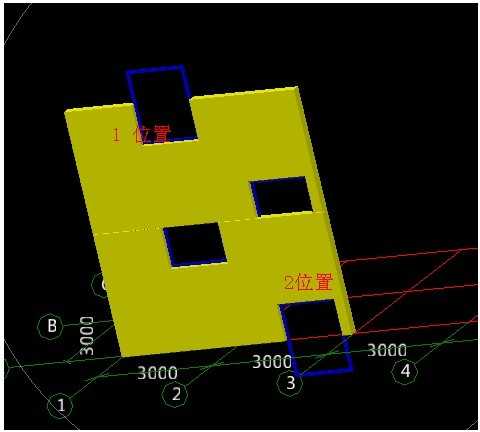

2.当楼层里面有标准层的时候，门窗是跨层布置的，如下图：计算墙的时候，软件能否计算正确呢？

答：像1位置的情况是伸到上一层，软件在这里计算的有问题，本层的墙只扣除了一部分窗的面积，伸上去的那一部分，软件也不会在上一层的墙里面扣除，这种情况只能拆分标准差

但是2位置的这种情况，是伸到下一层的，软件这种情况在标准层的墙扣除的只是伸进墙里面的窗的面积，下一层墙计算会扣除，，这样也要拆分标准层。

3.GCL2008---门窗的属性里面有个门窗的立樘距离是什么意思，还有框左右扣尺寸，框上下扣尺寸是什么意思？
如图所示：

答：立樘的距离指的是框的中心线距墙的中心线的距离。框左右扣尺寸，框上下扣尺寸指的是窗框距离墙的上下左右的距离修改框左右尺寸和上下尺寸会影响框外围面积的计算。
.有部分门窗是拱形的，智能布置过梁，过梁还是直的，要如何处理？

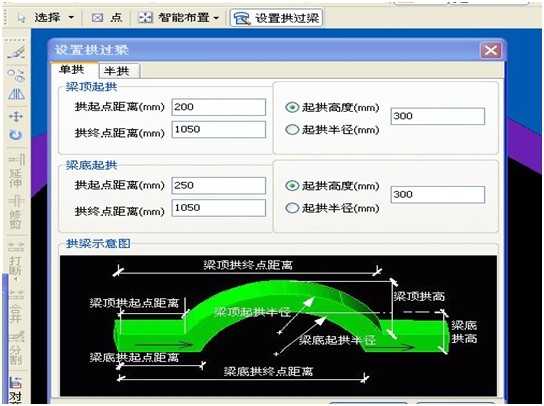

答：（1）在绘图界面通过【设置拱过梁】的功能来进行设置。如图所示：

（2）、也可以直接利用异型连梁、异型圈梁构件代替过梁。在定义连梁或圈梁构件时要新建异型连梁或新建异型圈梁，定义好网格，然后绘制拱形过梁的截面（门窗洞口宽度方向的拱形截面），定义好连梁或圈梁后在画图时，梁长度为墙宽就可以了

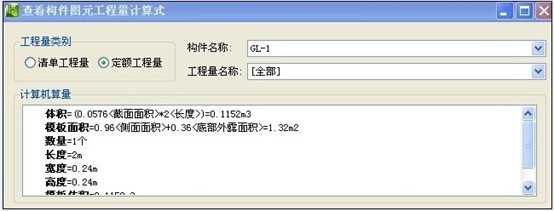

过梁的绘制好后，进行汇总计算以后查看《绘图输入工程量汇总表（按楼层）》的工程量和绘图界面中的查看计算式中的工程量不一致？

绘图输入工程量如图：
