打造高密度绿色环保的数据中心布线

　　数据中心是以最新技术和高速计算为特点的新经济环境的“神经中枢”。数据中心的作用是集中和整合IT资源，从而为企业提供全天候(每年365天，每周7天，每天24小时的方式)运转的基本设施。 数据中心旨在集中和统一IT资源，确保为企业提供一个全年365天、每周7天可用的全天候基础设施。 数据中心专门针对关键性数据运算的全天候不间断运转进行了配置，与传统办公室网络的物理层系统相比要求有所不同。

　　目前数据中心面临的显著问题就是耗电量较大，同时数据中心带来的电子垃圾不能及时的回收再利用，以及服务器的使用量没有达到最佳。因此数据中心的未来发展方向是以绿色为主题，打造“绿色环保的数据中心”，生产寿命长，高效能、可重复使用的产品。安普布线数据中心系列产品针对数据中心要求，为其提供了高密度、高灵活性、以及节能环保的布线产品。

　　1 数据中心的要求
　　◆ 100%全天候运行;
　　◆ 故障安全级的可靠性和连续监测;
　　◆ 电源和网络通信冗余以及路径分隔;
　　◆ 物理和网络接入的监控和安全性;
　　◆ 分区环境控制;
　　◆ 有利于移动、添加和变更(MAC)的智能系统。

　　2 专为数据中心设计的解决方案

　　作为高密度连接的行业领导者之一，针对企业级数据中心区别于普通商业建筑的这些特殊或更严格的需求，泰科电子安普布线借鉴电路板连接技术用在结构化布线的应用中，设计和开发了一系列专为数据中心布线而设计的解决方案――专利技术的高密度铜缆MRJ21双绞线布线系统、高密度的光纤MPO布线系统、以及数据中心线缆管理Hi-D解决方案。在减少系统停机时间和设备空间以及布线管理等方面提供了良好的数据中心解决方案。不但节省机柜、管道的空间，也能提升整个数据中心布线的密度和布线的安装效率。预端接的主干电缆、模块化的耦合器插盒以及集中的连接电缆提供了简单的即插即用的安装，同时减少了数据中心迁移过程中电缆的浪费，更加环保。高密度连接器在很小的空间提供更多的端口，高可靠性提供真实的数据传输。结合安普布线AMPTRAC智能布线管理系统，安普布线数据中心的铜缆和光纤系统解决方案提供了一个智能的布线网络，实时的跟踪布线系统和连接器件并减少当机时间。同时，安普布线还为数据中心布线提供高密度的线缆管理系统，系统具有高密度、美观整洁、方便散热等特点，支持水平和垂直两种管理方式，为数据中心有序、整齐的线缆管理提供可靠的解决方案(如图1所示)。

图一

　　3 MPO高密度光纤系统解决方案

　　安普布线MPO高密度光纤连接系统，可以帮助您快速方便地安装高效数据中心和存储区域网络。顶端接光缆组件和接线盒的结合使安装易如反掌。在机架或墙壁安装的机箱中安装接线盒，拉好或布好干线光缆，然后把MPO连接器插入接线盒中。网络在几分钟内就可搭好并运转，而不是数小时、数周或数月时间。不需要工具箱，没有消耗件，没有现场端接，不需要培训，而且使总开支达到最低。另外，光缆和接线盒全部在工厂端接和测试，因此您所需的高性能是内嵌在产品中的。泰科电子还提供用于整个端到端网络的全系列AMP NETCONNECT跳接线、外壳和附件。

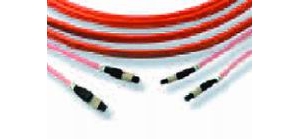

　　3.1 MPO干线连接光缆(如图2所示)

图2

◆ 工厂端接和测试的高密度MPO接头；
◆ 每个接头12芯光纤，最多可支持72芯光纤；
◆ 插拔式MPO接头；
◆ 提供各种长度（10m～300m）和光纤类型（OM1、OM2、OM3或OS1）。

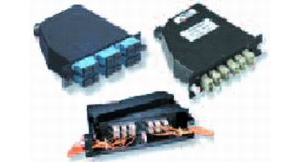

3.2 MPO 模块插盒

图3

◆ 这些模块插盒是MPO和标准接口（例如LC、SC、MT-RJ）之间的转换；
◆ 安装在19"配线板（每1U最多可安装3个模块插盒）或墙面安装配线箱中（最多可安装6个模块插盒）；
◆ 每个模块插盒支持12芯或24芯光纤；
◆ 每1U可安装72芯光纤。

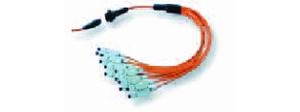

3.3 MPO扇型光缆跳线（如图4所示）

图4

◆ 从连接光缆到各芯光纤；
◆ 使用MPO-MPO联接器；
◆ 可为LC、双工SC、MT-RJ或ST型插头；
◆ 可减少配线板数量。
