新型氯化聚氯乙烯(PVC-C)管道的特点

　我国于上世纪50年代中期开始研制溶液法合成CPVC。80年代中期实现工业化生产。目前国内原料生产厂家数量很少，主要分布在山东省，山东旭业公司生产的CPVC树脂性能较好可用于生产管道外，其它的公司生产的CPVC树脂主要用于生产粘合剂。

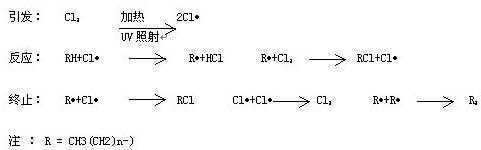

　　CPVC树脂的主要原料为PVC和氯，因此从理论上讲CPVC是由PVC单体经氯化作用后而形成的。一般来说，可用许多不同的方法 (如通过加热或UV照射) 来引发PVC和氯根据自由基反应础机理进行化学反应，如图为PVC自由基氯化作用反应过程。

　CPVC与氯的反应数量随其氯化方法的不同而有很大的差异性。诺誉公司生产的CPVC树脂氯含量，可由原普通PVC氯含量的56.7%提升至74%，而国产CPVC树脂的氯含量仅为63.5-69%。由于CPVC氯含量的增加使得聚合物硬质脆化温度TG显著提高。此外由于普通PVC分子质量增加，也使得在氯含量相同时，Tg亦有所增加。

　　由于氯含量的增加，CPVC在结构上分子的不规整性增大（结晶度下降，分子链的极性增强），因而使其热变形温度上升。CPVC产品的使用温度最高可达93-100℃，较PVC提高30-40℃，同时改善了PVC的抗化学性及抗腐蚀能力，能抗强酸、强碱、盐、脂肪酸盐、氧化剂及卤素等的化学腐蚀。另外，CPVC的抗张强度、抗弯曲强度较PVC也有所改进。与其他高分子材料相比，CPVC具有优异的耐老化性，耐腐蚀性和高阻燃性等特点。
