成都市天府新区新兴工业园服务中心

2017-6-19 08:28| 发布者: ccbuild| 查看: 9522| 评论: 0

简介:▲ 项目效果图新兴工业园服务中心项目,位于国家级新区(成都市天府新区),由酒店、写字楼、公交停泊站及公寓组成,总建筑面积约9万平米。其中酒店预制率将超55%,单根预制构件超9吨。这是西南地区第一个大体量建筑 ...

▲ 项目效果图

新兴工业园服务中心项目,位于国家级新区(成都市天府新区),由酒店、写字楼、公交停泊站及公寓组成,总建筑面积约9万平米。其中酒店预制率将超55%,单根预制构件超9吨。

这是西南地区第一个大体量建筑工业化公建项目、第一个采用EPC模式的工业化项目、第一个采用BIM技术进行图纸深化设计的工业化项目。

项目简介

作为装配式项目,新兴工业园服务中心项目从策划到建设的各个阶段,都围绕PC展开。

PC为precast concrete(混凝土预制件)的英文缩写,在住宅工业化领域称作PC构件。是指在工厂中通过标准化、机械化方式加工生产的混凝土制品。

项目PC预制概况

PC构件施工过程

项目施工中,PC构件从运输、堆放、吊装、衔接到固定都需要精心策划,那么,每个环节具体怎么操作的呢?一组图片为你分解:

运输



▲ 预制梁、柱、板平式运输

▲ 外挂板立式运输

堆放

吊装

预制柱(重12吨)吊装:

▲ 预制柱准备起吊

▲ 吊装定位

从塔吊起吊,到下落、校正、固定、摘钩,全程仅用了10分钟。

预制梁吊装:

▲ 装车停靠在指定起吊位置

▲ 调平梁底枕木标高

▲ 用吊线锤将梁控制线引至柱顶接口位置

▲ 控制预制梁朝向

▲ 梁吊装落位

▲ 预制梁吊装成型图示

预制板吊装:

▲ 预制板挂钩起吊

▲ 预制板吊装就位

▲ 板面效果图

衔接

柱底灌浆:

▲ 灌浆器具

▲ 灌浆料流动度测试

▲ 搅拌后的灌浆料

▲ 溢浆孔封堵试验

▲ 灌浆完成

固定:

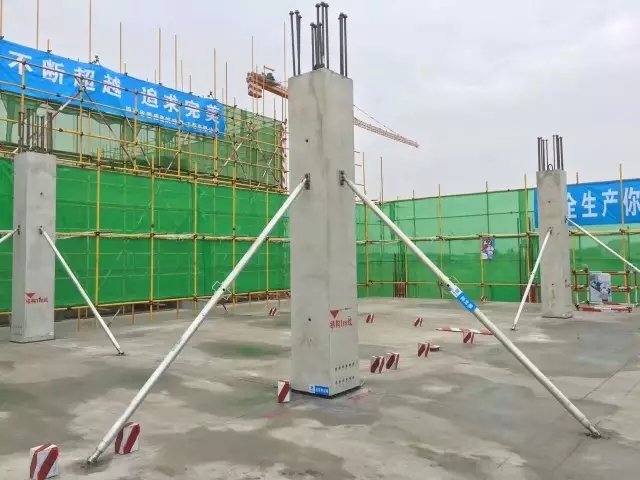

▲ 预制柱采用斜支撑

▲ 叠合梁板采用满堂架
