橡皮筋作为动力的cirin RC汽车
max greemberg,sameer yeleswarapu, ian cullimore组合团队发明了“ cirin ”RC汽车,参加艺术中心设计学院的formula E竞赛。这辆汽车是用16英尺的橡皮筋作为动力,推动汽车以30 mph的速度前行了数百英尺。用两个伺服系统控制刹车和转向。
汽车速度能够达到30mph “我们希望将我们过去所学的工程教育与我们在艺术中心所学的雕塑和工业设计技术相结合,创造一辆汽车,”greenberg说:“我们从20世纪50年代的formula 1汽车以及鸟翼骨骼的内部结构中获得灵感。这些结构都是轻质、坚固的,是我们想设计的汽车的理想特性。”

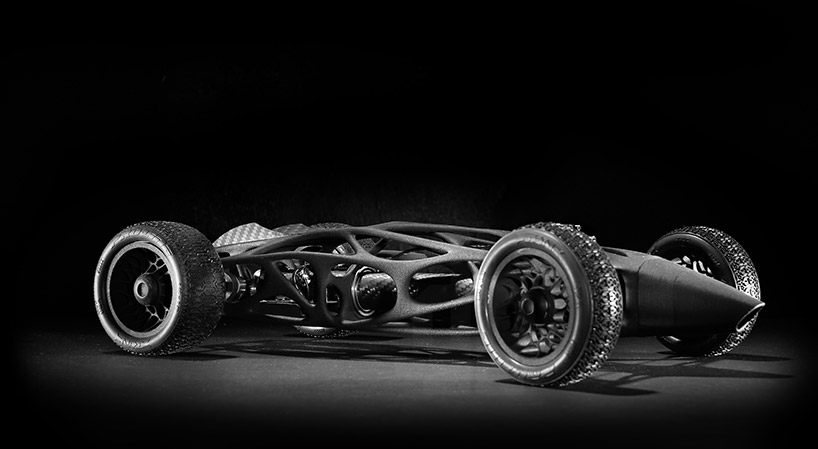

四分之三的展示图 在三维图库中的机械布局,原型已经经过了数次改进。一旦确定最后机械性能,将会把rhino和T-splines相结合,用于发展受生物影响的框架架构。

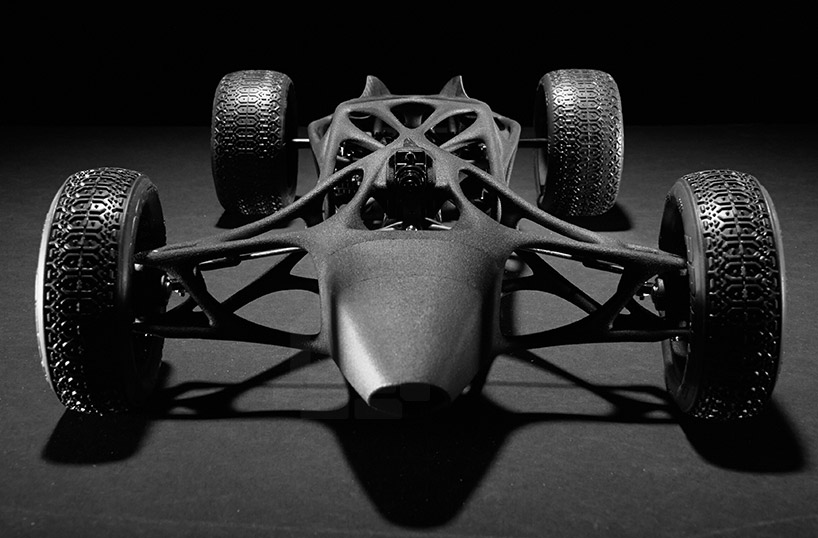

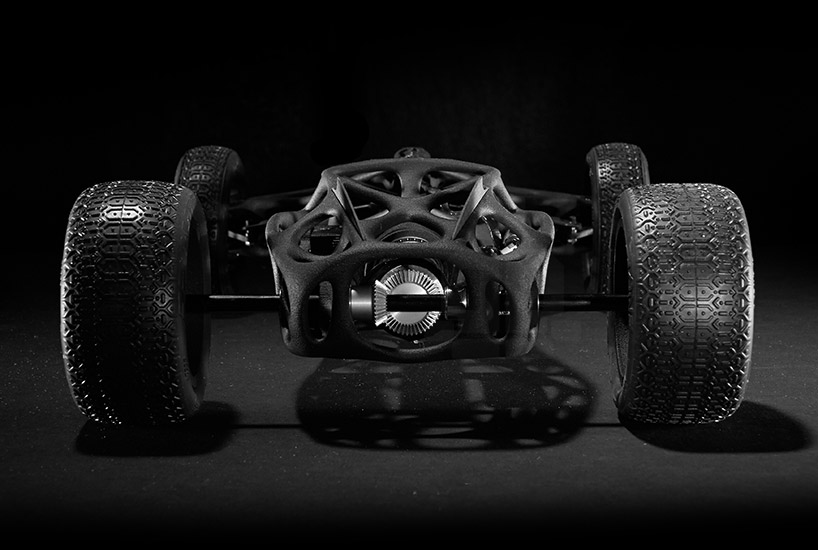

Cirin前视图 由先进的3D打印公司solidconcepts赞助生产机身,使用尼龙粉末材料的选择性激光烧结技术,使得形式不用受几何因素限制,并且不会损害工程材料特性。单一的一体成型结构保证了机械组件的高度一致性以及紧固件的完成统一性。建构的生物框架能够抵抗外界的高强度扭矩力。
机械加工的铝锥齿轮将动力从橡皮筋传到后轴上

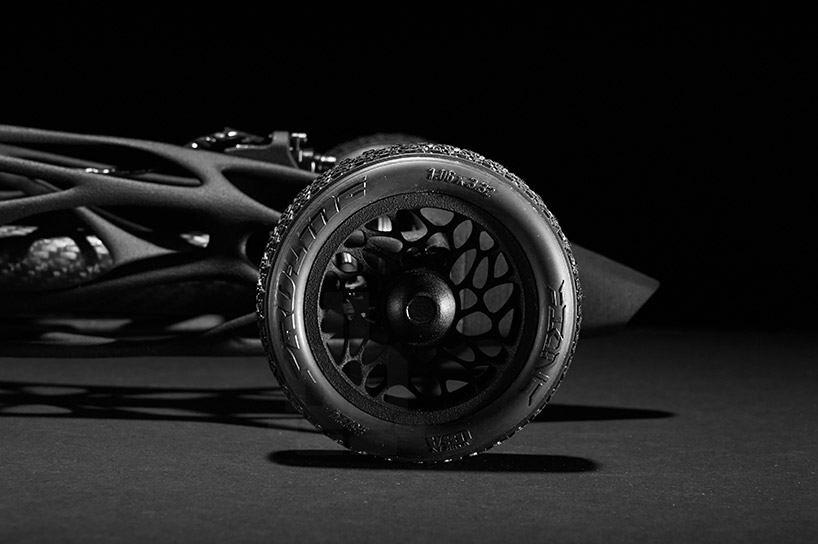

为轮辋创作的旋转平衡的泰森多边形图案

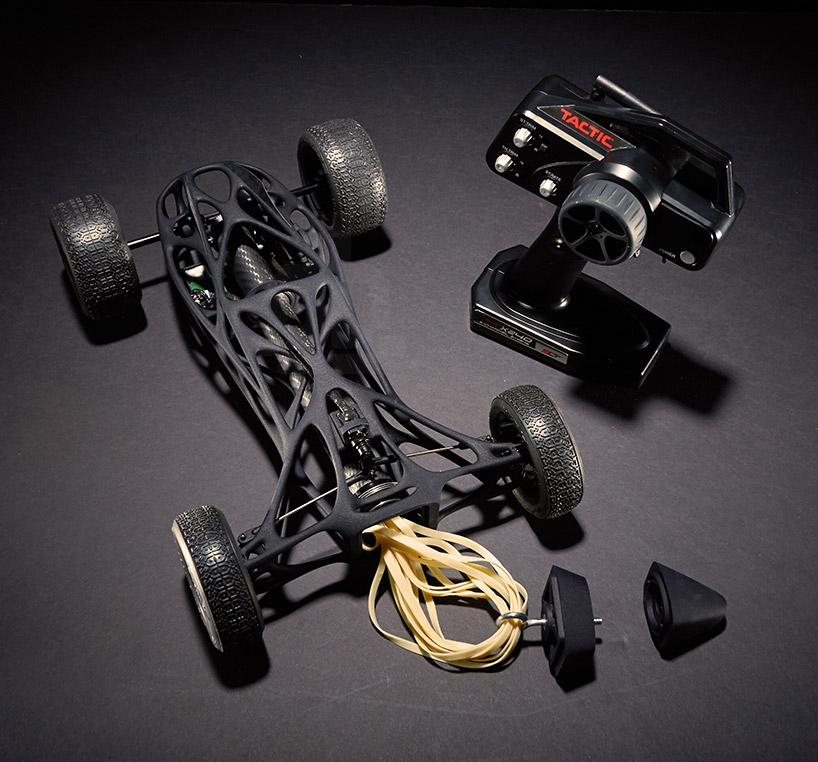

橡皮筋放在碳素纤维管中

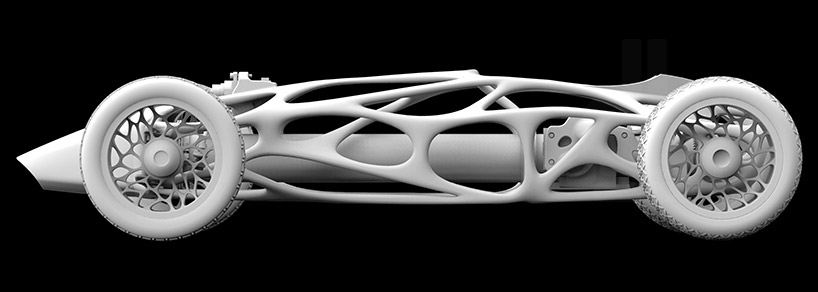

轴测渲染图

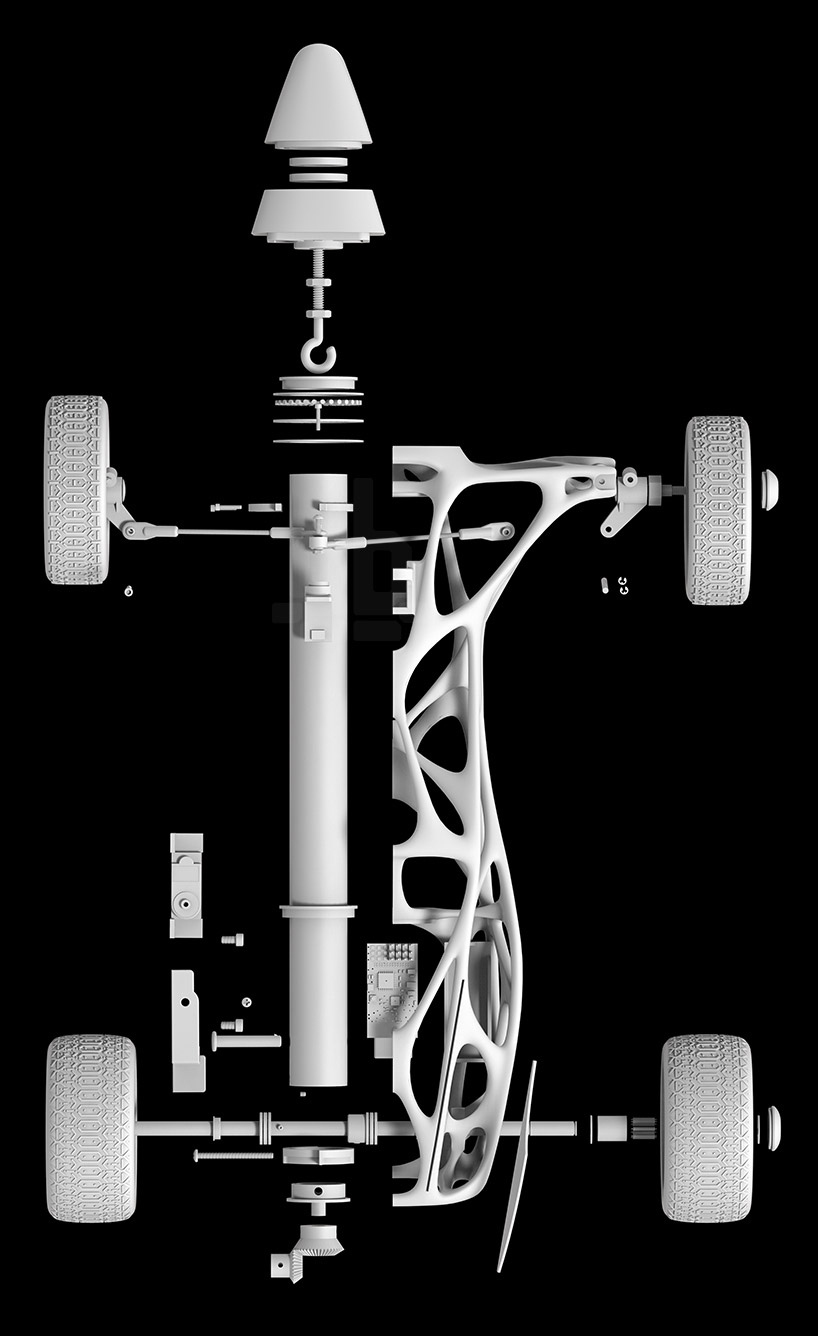

在三维图库中的机械布局,原型已经经过了数次改进

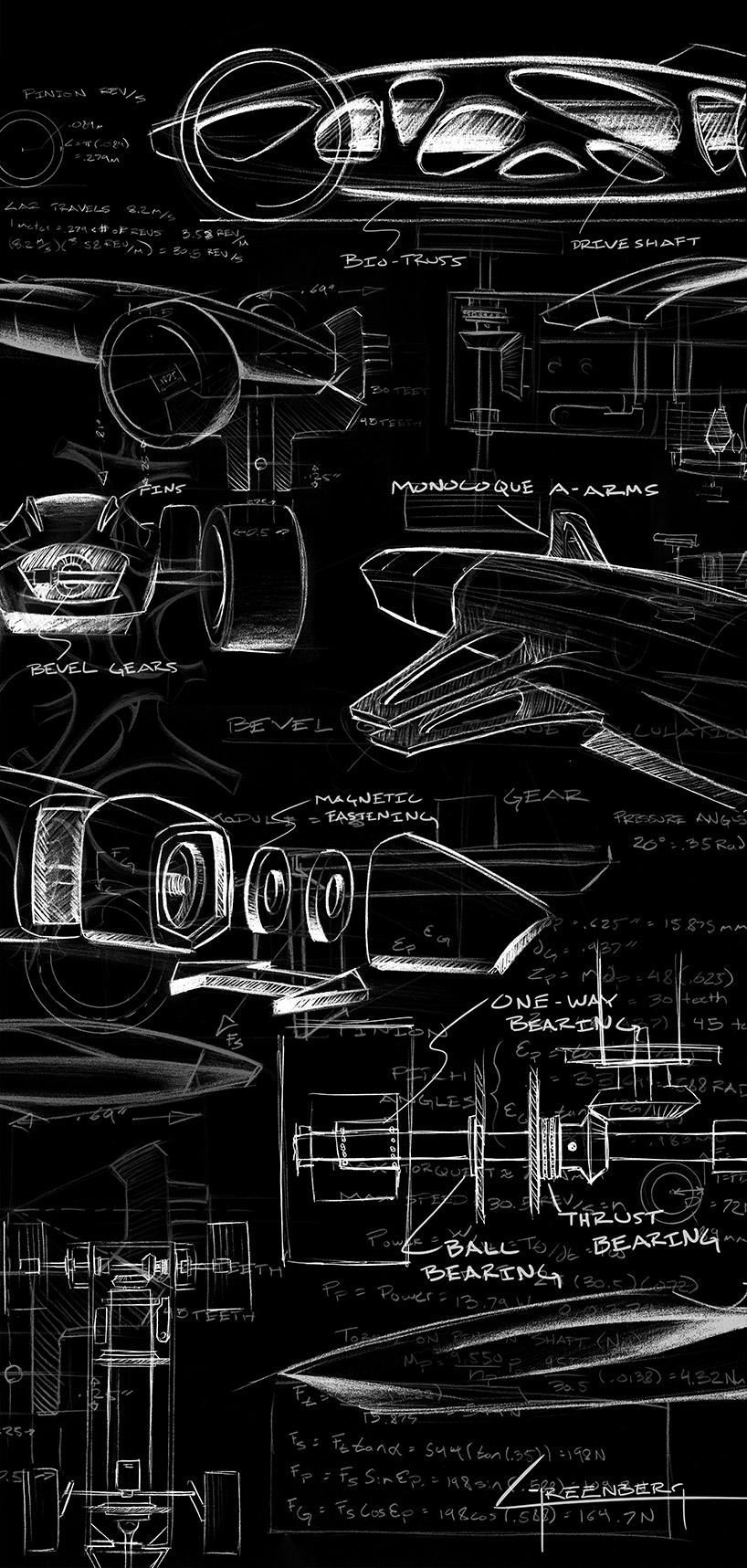

编写流程草图
max greenberg 和 ian cullimore正在研究早期的汽车原型 |
