北京雁西湖国际会议中心

北京雁西湖国际会议中心主会场效果图

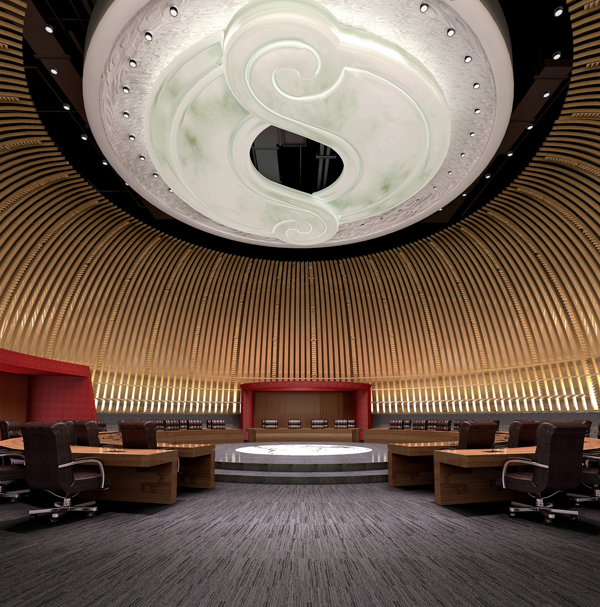

北京雁西湖国际会议中心大会议室效果图

北京雁西湖国际会议中心小会议室效果图

本项目会议中心建筑基底面积为14000平方米，建筑面积为41900平方米（其中：地上面积26000平方米、地下面积为15900平方米。），建筑高度为23.8米，最高点高度为29.5米（屋檐仰角造型部位），建筑层数为地下1层，地上2层（局部设有夹层）。本项目会议中心由位于中心的会议中心和东西配楼共同构成，会议中心地上两层，首层为宴会厅和贵宾休息厅，根据功能要求局部设置厨房及停车库。东西配楼地上三层，主要用作小型会议室、特色餐厅和休息室。

会议中心的结构类型为钢筋混凝土框架剪力墙结构及框架支撑结构。

根据《民用建筑设计通则》和《建筑结构可靠度设计统一标准》（ GB50068-2001），本工程为3类，合理使用年限为50年。

本项目抗震设防烈度为 7度，设计地震分组为第二组，设计基本地震加速度：0.15g。本项目耐火等级为一级；建筑物所用材料燃烧性能和耐火极限不应低于相应等级的防火规范要求。防火分区详建筑施工图纸。

施工范围包括立面玻璃幕墙、玻璃装饰百页、石材幕墙、铝板吊顶、首层幕墙内嵌的门、屋面下的铜板包椽子、屋面下部铝板吊顶、亭子屋面铝板装饰檩条、亭子屋面挂瓦、玻璃雨蓬、汽车坡道等。

幕墙主要做法描述：

1、四个大角外倾斜玻璃幕墙：采用钢立柱骨架，钢材表面氟碳喷涂。铝材竖向用栽钉的方法固定在钢管上（竖向钢管壁厚12mm以上）。竖向200宽铝合金扣盖装饰。横向隐框。铝材氟碳喷涂处理。玻璃采用中空夹胶钢化玻璃。开启采用电动平推窗，窗的开启和消防联动。

玻璃是外倾73.3°，玻璃采用中空夹胶钢化玻璃，水平横向副框加小翻边，勾住玻璃，防止结构胶长期受力。

2、东西南北四个正立面幕墙：做法和四个大角幕墙相似，不过玻璃是垂直地面的。玻璃采用中空钢化玻璃。

3、配楼幕墙：隐横见竖幕墙，铝合金装饰扣盖80mm宽。钢龙骨骨架。

4、装饰玻璃百页：位于主楼和东西副楼幕墙外侧。夹胶磨砂玻璃。

5 、檐口铜板包檩条造型：位于屋面檐口部位。采用结构胶粘接1.5mm紫铜板，挂在支撑钢龙骨骨架上。接缝不打胶。

6、 石材幕墙：采用40mm石灰石，采用背栓干挂。为了保证安全，石材背面贴背网，防止石材坠落。

7、 南北雨篷：钢结构支撑，檩条和支撑立柱包铜板。立柱内藏落水管。

8、 门：由专业厂家配合设计。

9、 亭子：外玻璃幕墙和石材幕墙，局部铜板。屋檐用铝板吊顶，屋面挂瓦，上部檩条用铝板装饰。
