橘色方块

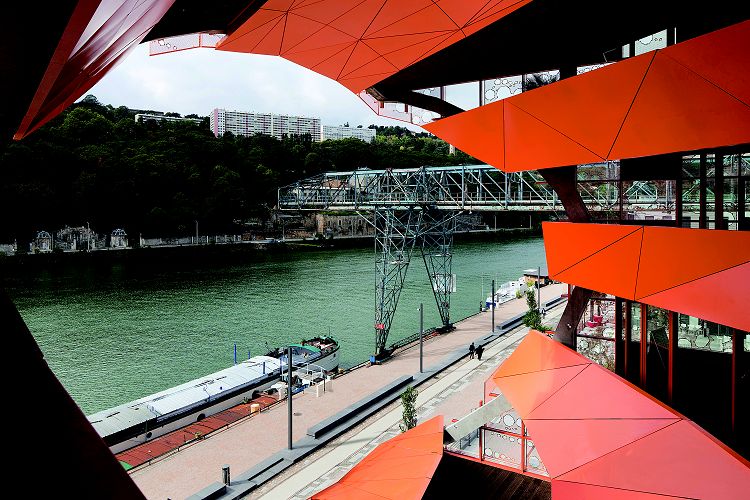

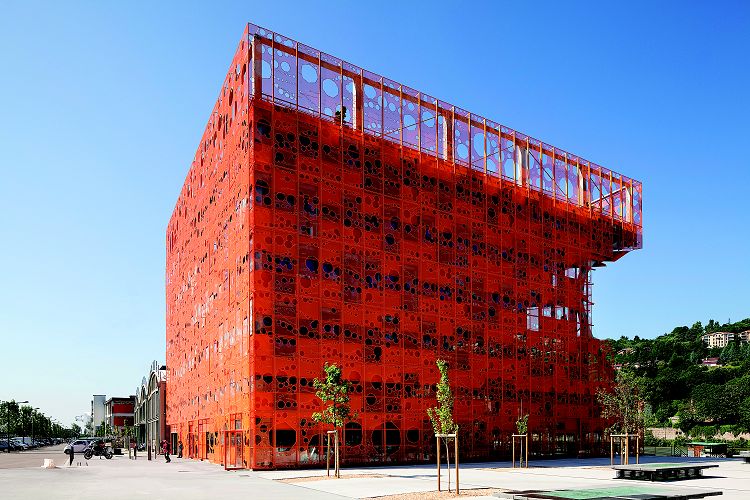

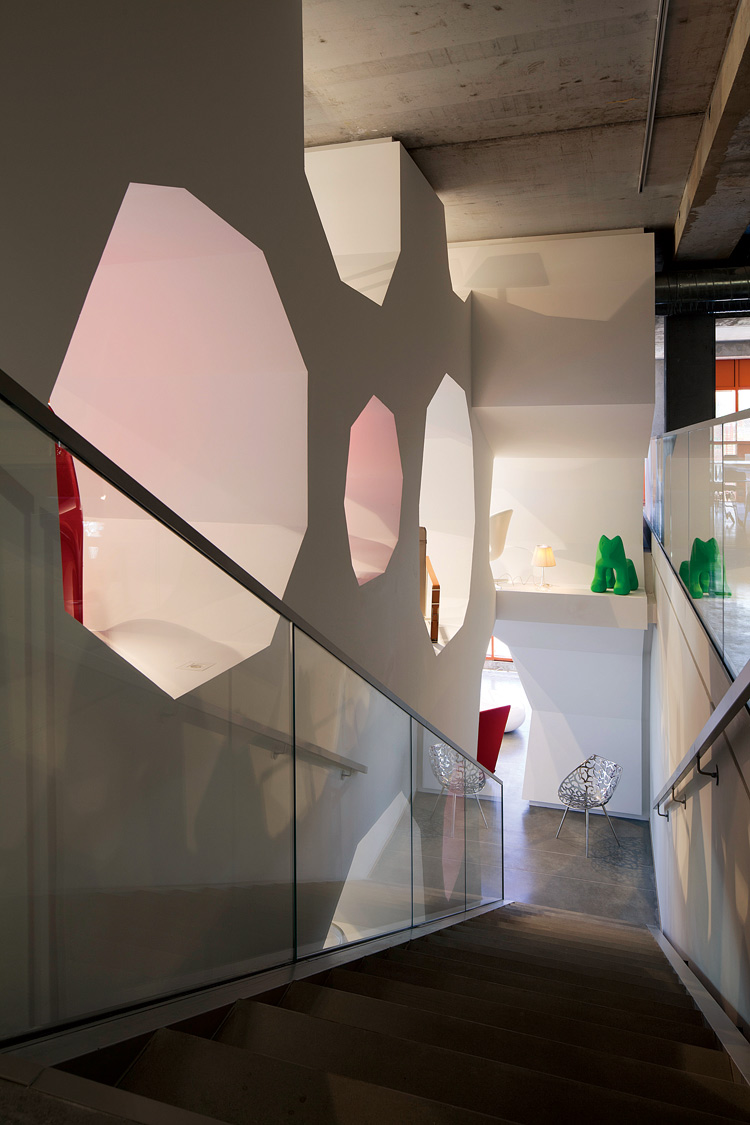

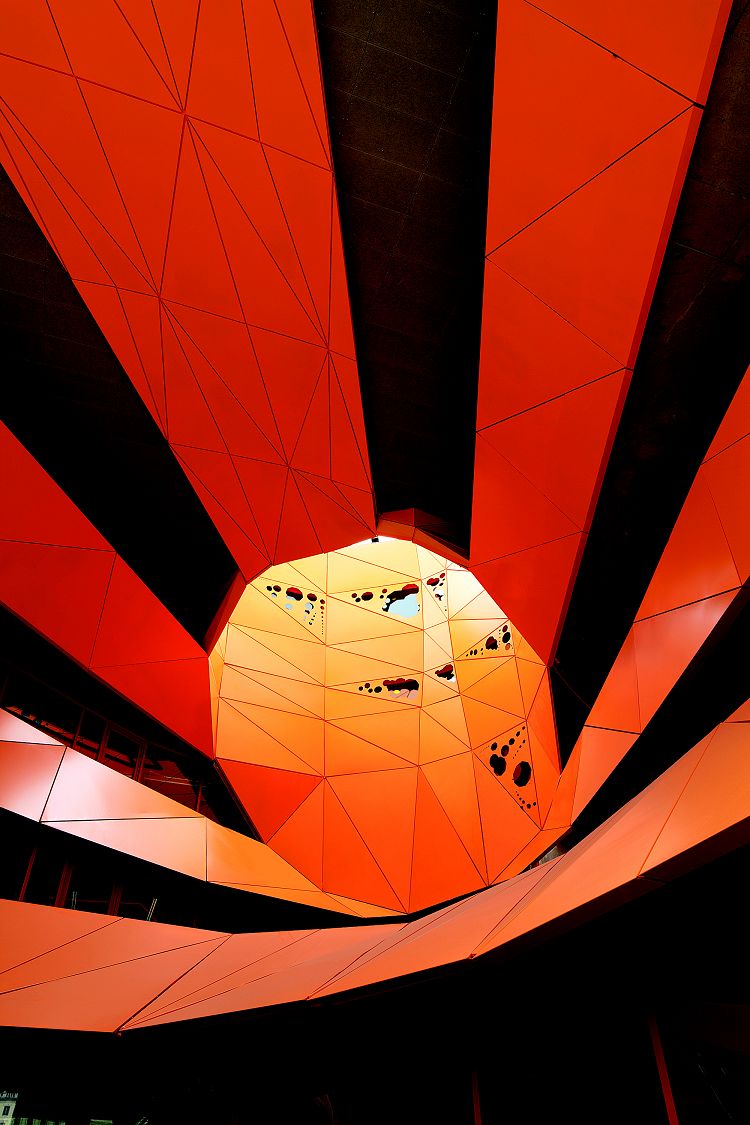

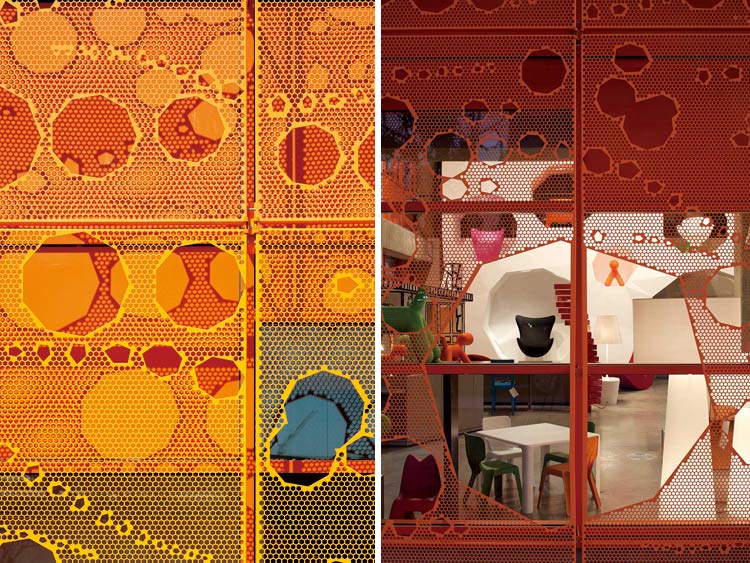

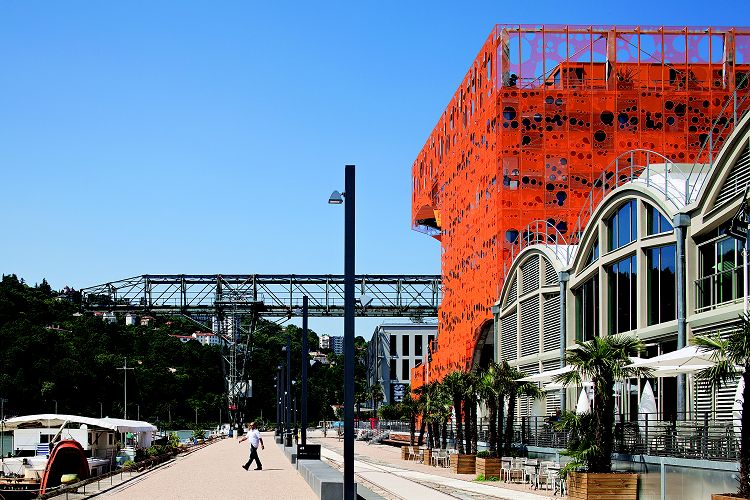

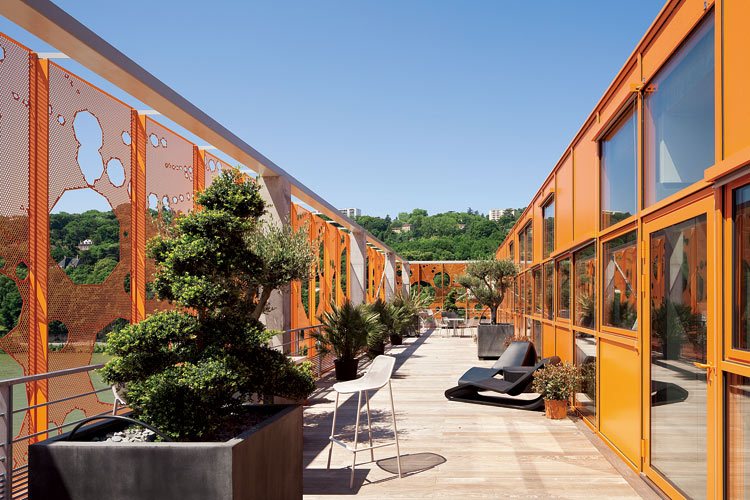

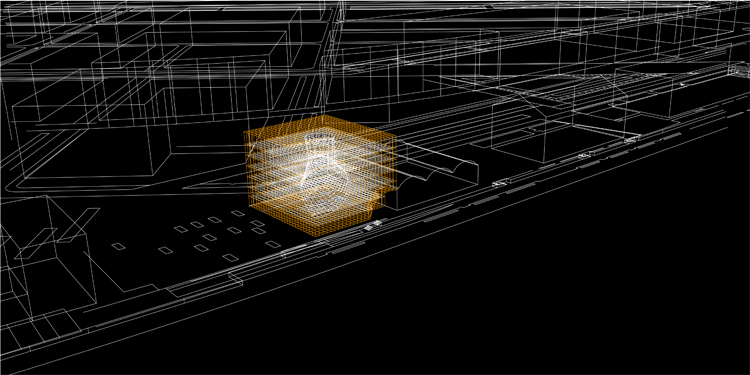

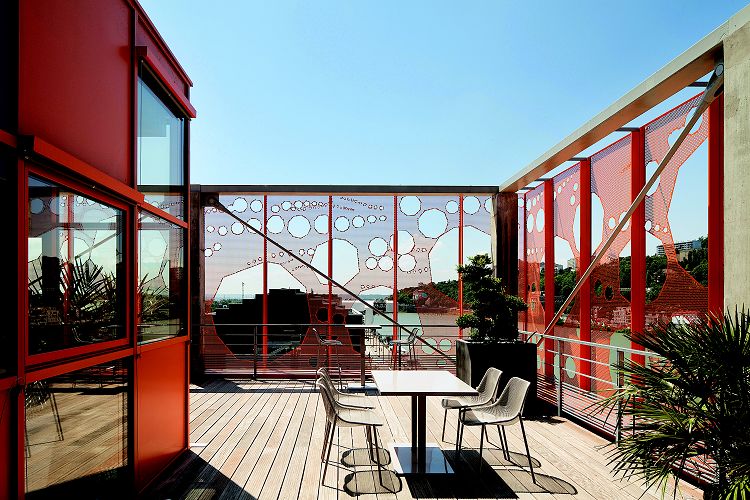

项目名称：橘色方块（The Orange Box） 设计者：雅各布+ 麦克法兰建筑师事务所（JAKOB + MACFARLANE ARCHITECTS） 造价顾问：Michel Forgue 电气工程师：Alto 工程所 声学：Avel 声学所 结构：RFR GO+ 立面：T.E.S.S 项目地点：里昂，Rambaud 码头 委托人：Rhone Saone 开发公司 占地面积：6 300m2 建成日期：2010 年9 月 摄影：Nicolas Borel 由VNF( 法国航务局)、Caisse des Dépets 及Sem Lyon Confluence 共同开发建造的旧港区将进行新的城市规划，此项目是对里昂滨水码头区及其周边工业进行再投资、开发、建设的融文化及商业活动于一体的建筑项目。原有码头包括制糖厂、海关、盐厂等各类仓库、起重设备、河运设施等，现在它将变成一场实验场，创造出新的地景，将河流与周围的山峦连为一体。 正交的穿孔橘色方块 本项目的设计从一个简单的正交“立方块”挖出巨大的孔洞，满足了对采光、气流与视野的需求。孔洞创造出的虚空从沿河一侧水平穿透了建筑，向里向上， 直达屋顶露台。 毗邻既存建筑（盐场楼，三道拱券所示）的方块，彰显着自身的独立。29m×33m 的立方框架形状规整，坐落在五层高的混凝土柱上。轻巧的立面，有着看似随机的开洞，由第二层立面加以完善，后者镌满狂乱的图案，呼应着流动的河水。橙色所用的铅丹，是港区中常见的工业用色。 体量的摄动 雅各布+ 麦克法兰通过让体量做一系列摄动来产生虚空，被抠除的三个“锥体”体量分布在三个层面：立面折角、房顶与入口层。凭着这种摄动，就在一座普通办公楼的建筑物、使用者、基地与采光之间，彼此产生了空间和联系。 第一个摄动基于与进厅的直接视觉联系，与其拱券结构、扶壁形式；第二个则以一个完美的椭圆打破了板板正正的梁柱结构，立面层在转角处以四层大的穿洞向河面袒露。这一穿洞，源自两个曲面的相遇，与角部形成了对角的关系。形成的巨大中庭深入体量内部，周遭的一系列楼梯连向办公平台。借此立面的操作跃迁到室内，从室内到室外，光线与视野间的关系都焕然一新。针对观看者的位置，对几何形体加以改动，创造出了人与建筑间的高度动态 的联系。 通过各层可达的阳台，第三个平台得到了来自不同楼层的日照和视野。依靠阳台及其视野，每个平台都创造了新型的交际方式，为邂逅与自然而然的交流创造了空间。对透明性与光线传播最优化的研究，令工作空间更显优雅、轻盈。 可持续发展 这项设计是可持续发展战略中的一步，遵照着以下的原则：立面概念的优化致力于热工与视觉美感之间的协调，传热系数保证在0.7 W / m2·K 以下，接近全数的办公室的日照系数为2%；热泵通过从水平面上抽出并回收高卡空气、换进卫生的空气来制热或制冷；巨大的漂浮露台将建筑与河岸/ 码头紧密相连。 RBC 展示厅 橱窗概念：本项目所做的，是将一座集中展示设计成品的展示厅，包容在既存建筑之内，也就是“橘色方块”。主旨是把建筑、设计跟里昂城市地块的独特性都融合进一种体验。建筑师以方块作为设计语言的想法，源自于流动的索恩河，并将这种流动反映到展厅内部的空间。空间从立面上鼓涌而出，虚拟的三维河流的体量包含了穿孔的长墙，60 个“肺泡”里都摆好了家具。墙体包绕着展示厅空间，呈L 形。从醒目的入口墙往前走，参观者逐步进入更为私密的河沿空间。“肺泡”大小形状各异，让每件设计成品都有一个亲密的、个人化的观看角度。
