世博场馆背后的建筑奇兵

2011-5-6 15:42| 发布者: ccbuild| 查看: 515| 评论: 0

简介:   现代集团为2010上海世博会打造完美场馆   2010年将在上海举办的世界博览会上,现代集团上海现代工程咨询有限公司广泛参与了世博会场馆的建设工作,包括德国馆和奥地利馆设计深化、摩洛哥馆EPCM,及世博村 ...

  ——现代集团为2010上海世博会打造完美场馆

  2010年将在上海举办的世界博览会上,现代集团上海现代工程咨询有限公司广泛参与了世博会场馆的建设工作,包括德国馆和奥地利馆设计深化、摩洛哥馆EPCM,及世博村和其他一些自建馆设计管理和监理等。

  知难而上

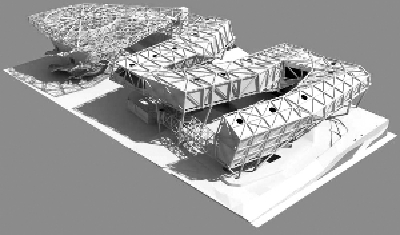

  德意志联邦共和国国家馆属于世博会场馆类建筑中的国家自建馆项目,地块面积约6000平方米,总建筑面积约6000平方米。由德国Schmidhuber+Kaindl原创设计,现代集团作为当地合作设计单位负责施工图深化。整体建筑由位于12 米标高的Z字形展厅、内设三层回廊的圆形剧场、紧贴地块南侧呈倒T 形的四层辅助用房 (包括机房、办公、VIP 区、厨房及餐厅区等)组成。展厅部分是空间桁架,由29 根圆形钢柱支撑,多功能演示厅是单独的建筑体量,由24 根钢斜柱及若干环梁组成受力体系,并在第三层回廊的高度与展厅相连。整体空间关系比较复杂,但流线设计合理。

  该项目存在多重难点。展厅与剧场两个大体量的仰合,在技术上如何实现?建筑如何与结构配合?结构又如何与设备配合?还有第三部分辅助用房,此外世博会要求设计一个宽敞的通道供观众排队,两大体量与通道如何与辅助用房衔接,包括衔接部分保温、防水等方面的考虑。

  在体量内部,上下贯穿的大结构柱如何与下部空间关联。德方设计了三明治式的复杂层次,剖面由内而外依次为内板/内装饰层,钢结构,外板,外包模,钢结构又部分地穿出外板与外包模相连接,各层假如横平竖直,可以在平面图纸上描绘,但实际是一个在空间中起承转合的结构,虽然也都是直面,但很难用二维投影表达清楚。

  设计所建筑设计师刘文毅表示:“这就需要借助三维软件介入,既然用到三维软件那就不是建筑一个工种的事情了,而是整个工种都要用到三维软件。”现代集团从2008年7月开始接手德国馆项目,到2009年7月主体钢结构竣工。期间由于原创方案的空间三维关系复杂,工期又比较紧张,现代设计项目组既要保持设计风格,又要使之符合中国本土规范,经过反复调整和修改,最终按时出色地完成任务。

  纵横开阖

  现代设计组采取了这样的设计流程:在S+K提供的犀牛模型基础上,先为建筑定出外表面和若干控制尺寸、体表结构、然后建模,建模以后计算杆件大小。模型务必准确,内板、钢结构和外板三层方能紧密贴合。

  同时进行空调设备的规划。空调对建筑和结构都提出很高要求,因为通常重量和体积比较大。德国馆展厅下面布满风管和设备,大柱上下贯穿,柱间建有一些斜撑,封管要从斜撑内通过。相应空间非常狭窄,很难布设,现代设计组借助Revit软件对风管精心安排,形象地称为“就像熬面条一样的熬,甚至有时熬出过抛物线。”这项工作费时颇久,是普通二维平面设计所无能为力的,现代设计组也从中收获很多。

  现代集团现有的一体化CAD协同设计平台,主要是二维。国内产业环境与海外有所不同,海外更多专业设计公司,国内各种工种更综合,作为一个团队开展工作。在面对德国馆这样空间、结构各方面比较特殊的项目,如果沿用传统二维手段,只能事倍功半。所以现代设计组寻求采用Revit这样的高端软件,基于建筑信息模型,实现三维协同。集团正在开发三维协同设计平台,德国馆项目时间紧迫,现代设计组就采取了一种简约的协同方式,集中在一位设计师的电脑上建模,通过面对面协商的方式跟进调整。

  未来设计团队将共同建模。在服务器上生成唯一的中心文件,每个团队成员有明确的分工和授权,阶段性成果即可发布到中心文件更新,重载进行下一阶段工作。集团信息中心BIM专员苏俊评价:“这是一个非常好的技术,我们正慢慢往这边转,这个软件主要是针对全球市场发布,而中国设计行业有它的独特性,我们在总结协同的方法和流程。”
