施工全过程图解【图文并茂,菜鸟都能看懂】

2016-6-18 16:43| 发布者: ccbuild| 查看: 2527| 评论: 0

摘要: 1、土方开挖后,承台砖胎膜砌筑 2、承台基础梁砖胎膜砌筑 3、承台、底板垫层砼浇捣后 4、地下室底板及承台基础梁防水卷材施工 5、 钢筋绑扎中 6、地下室外墙及消防水池的施工缝 ...

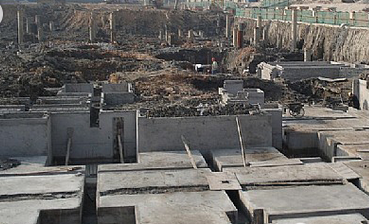

 1、土方开挖后,承台砖胎膜砌筑

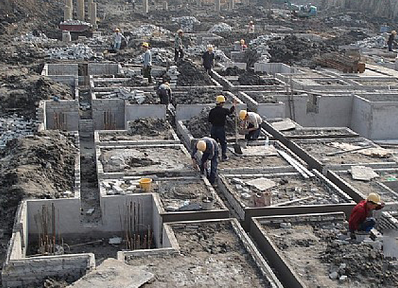

2、承台基础梁砖胎膜砌筑
3、承台、底板垫层砼浇捣后

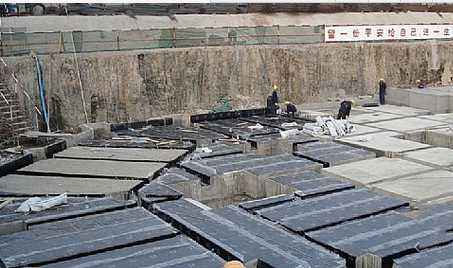

4、地下室底板及承台基础梁防水卷材施工

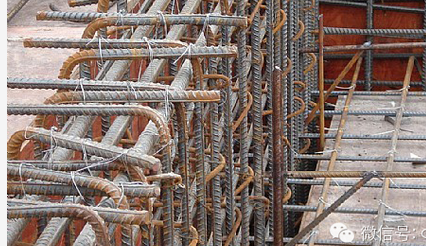

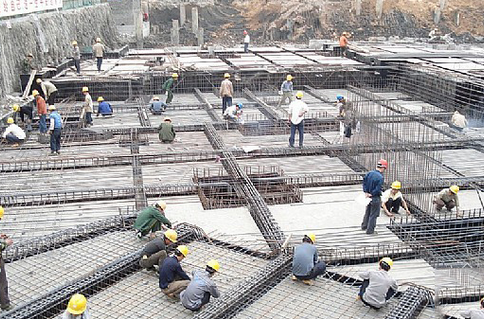

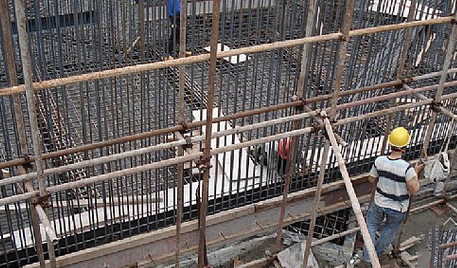

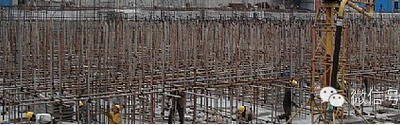

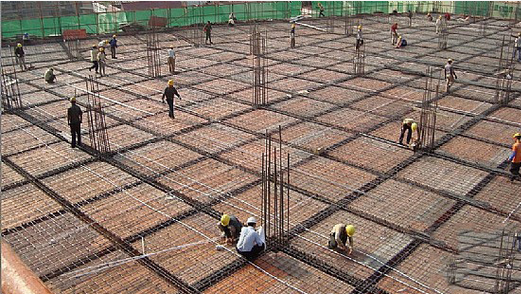

5、 钢筋绑扎中

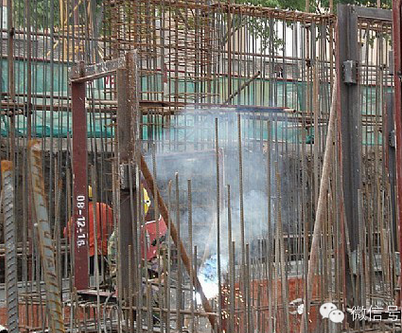

6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中

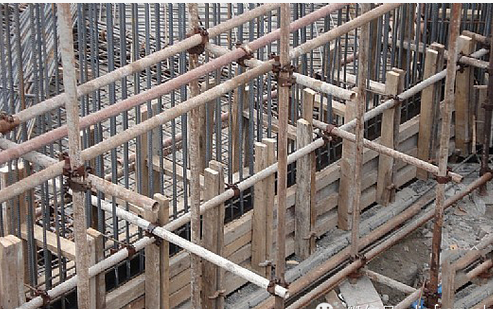

7、外墙施工缝处模板挂模
8、外墙模板挂模。注意要用止水螺杆

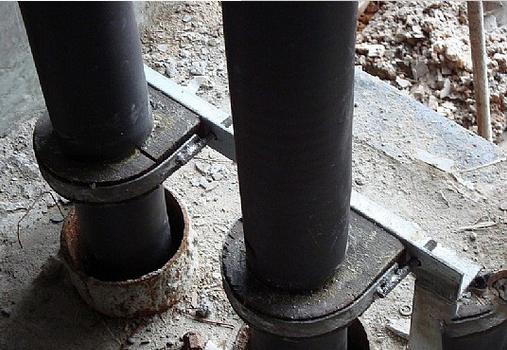

9、 管道预埋

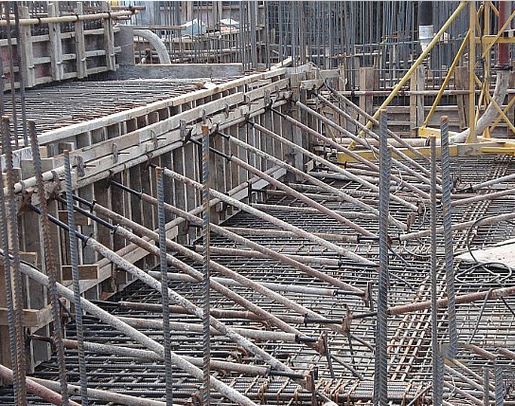

10、高低跨处模板的下部我们焊上了钢筋支架
地下室高低跨处模板挂模

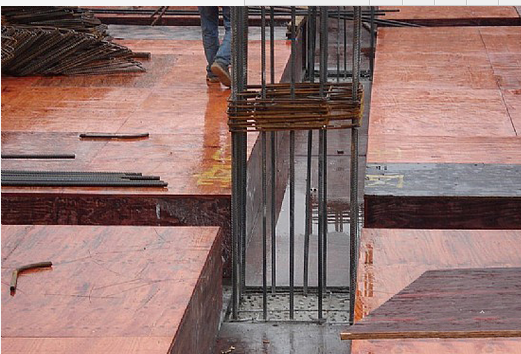

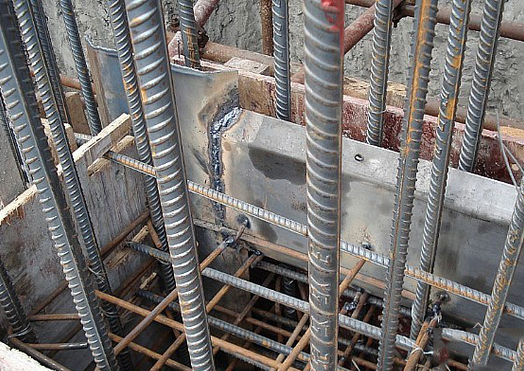

11、 止水钢板在柱的节点,当然各地在此次的做法可以都不大一样啊,有的地方的止水钢板有直接通过柱的箍筋,也就是箍筋断开,止水钢板不断,然后箍筋采取焊接。有的地方就是止水钢板到柱边就断开,保证柱箍筋不断开。

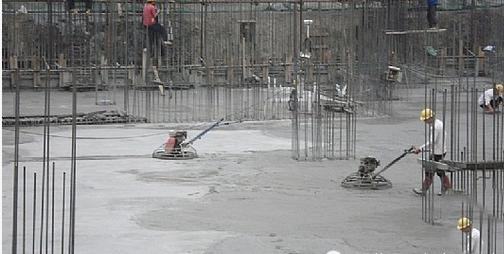

12、地下室底板砼浇捣后

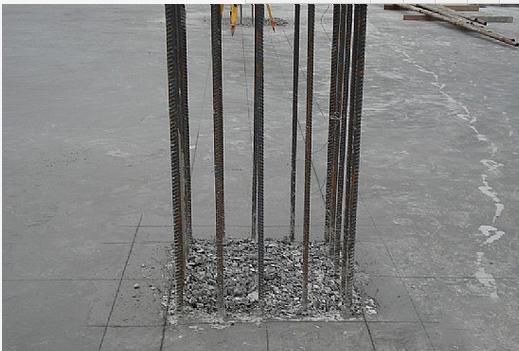

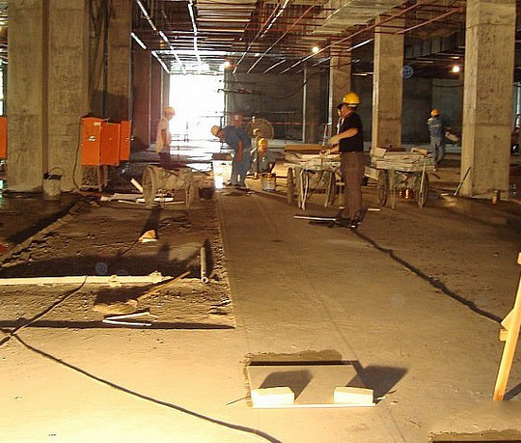

13、地下室放线,柱头砼凿毛

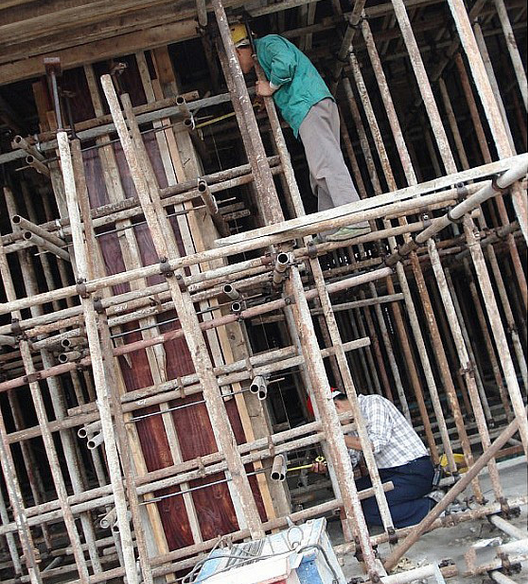

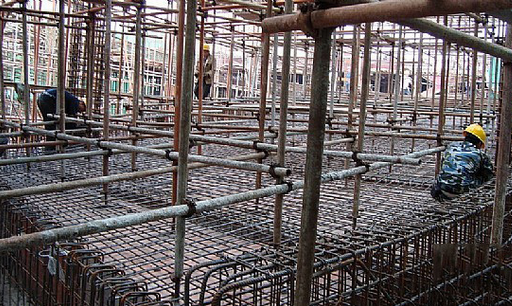

14、模板钢管架搭设

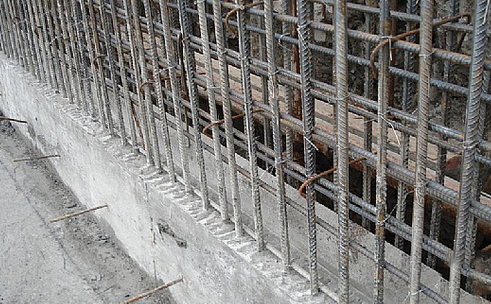

15、外墙施工缝处凿毛

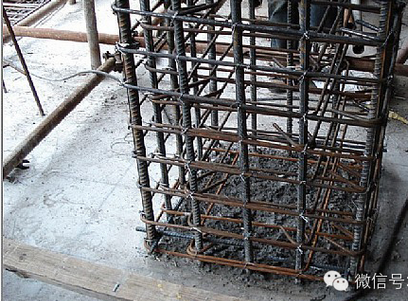

16、柱脚焊的定位钢筋

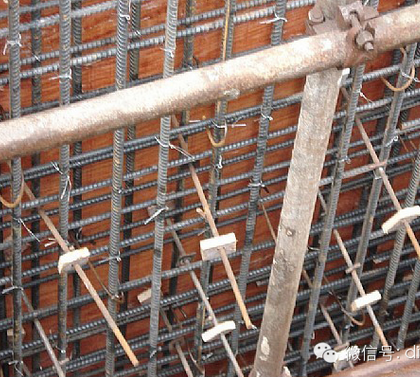

17、地下室外墙模板施工中,止水螺杆外加一小块木块,目的是为了使以后割掉止水螺杆后留下的那个小凹槽,可以直接用水泥砂浆补平,以防止螺杆露在外面。
18、柱的垂直度检查
19、地下室柱的砼浇捣完毕
20、人防门预埋安装中
21、地下室顶板砼浇捣中

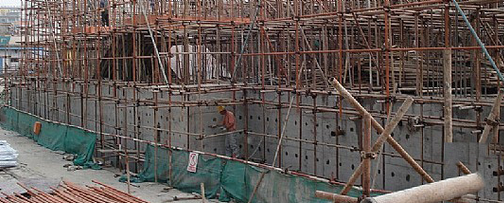

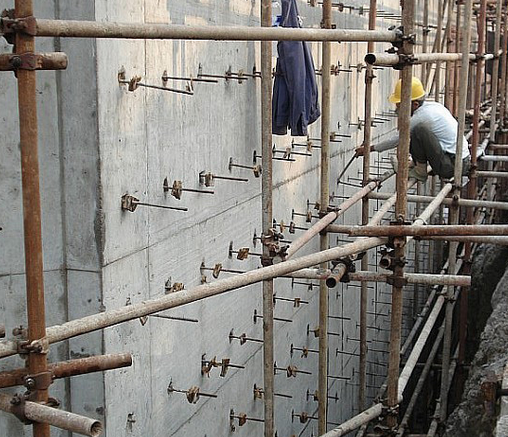

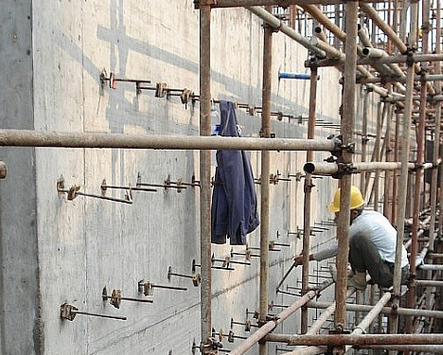

22、地下室外墙模板拆除后的止水螺杆处理
23、外墙模板拆除后,外墙上的止水螺杆处理,人工凿除原先埋在砼中的小木块
24、外墙止水螺杆割除后水泥砂浆修补

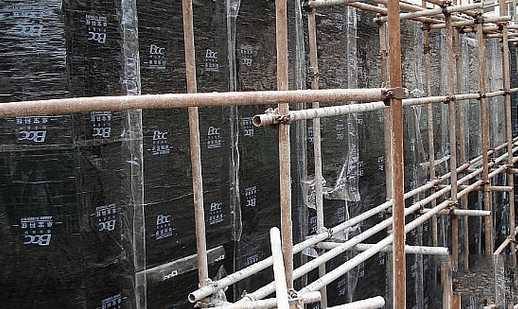

25、外墙防水卷材施工中

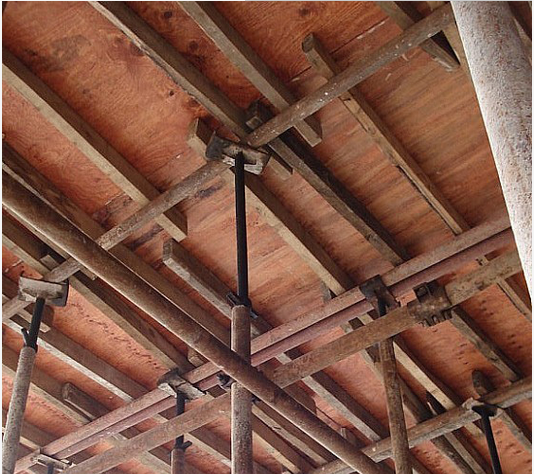

26、模板的支撑上面的顶托旋上去太高了,需要整改的地方。还有个别木方挑头太长了。

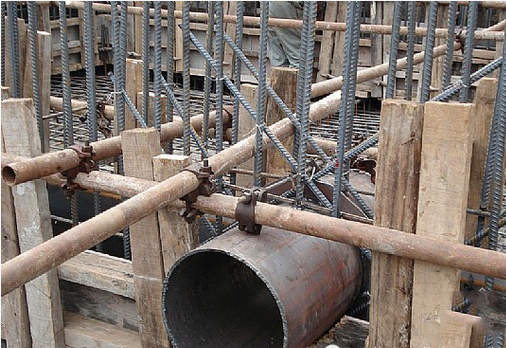

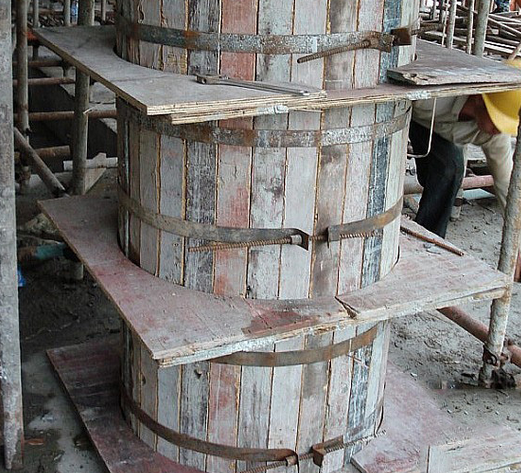

27、圆柱模板安装施工中

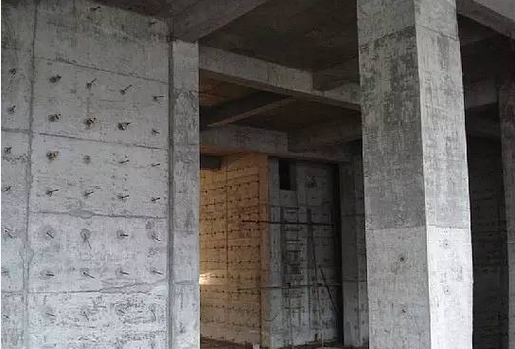

28、地下室拆模后的情景,呵呵,该处是消防水池的地方,满墙壁都是止水螺杆

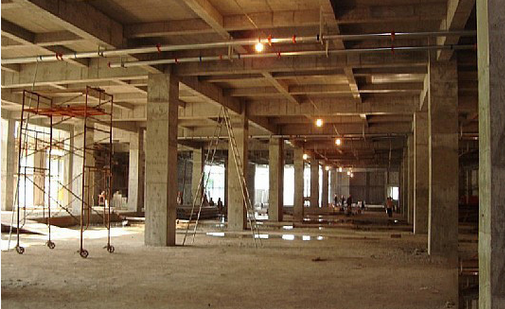

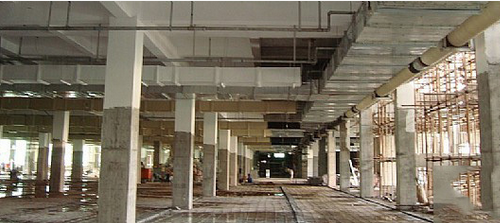

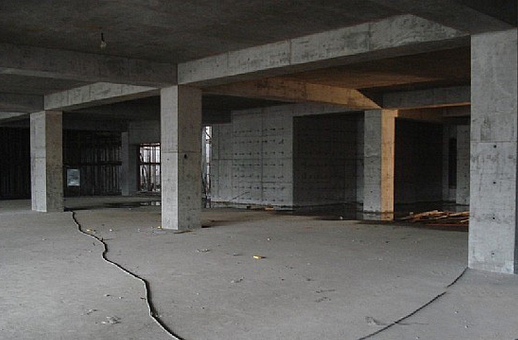

29、地下室

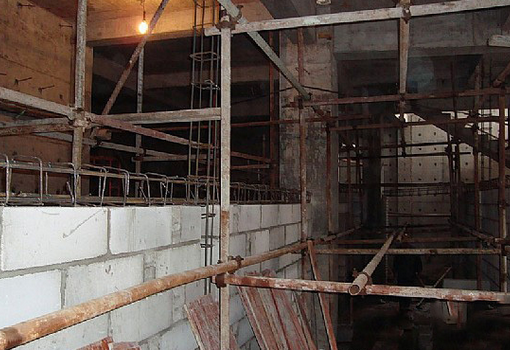

30、地下室砖墙砌筑
31、椭圆型车道施工中

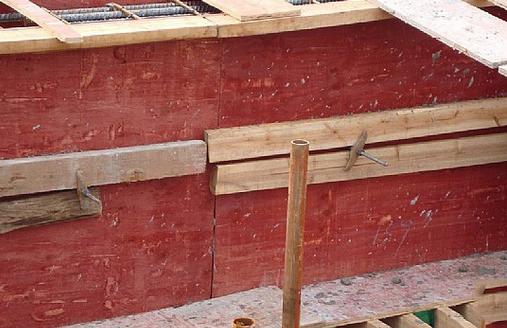

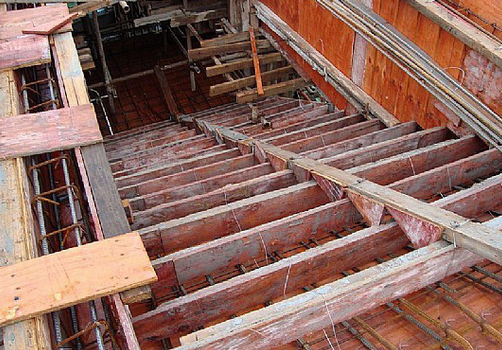

32、梁模板加固不合格需要整改的位置,梁侧板交接处木方未通长加固,该处很容易涨模。

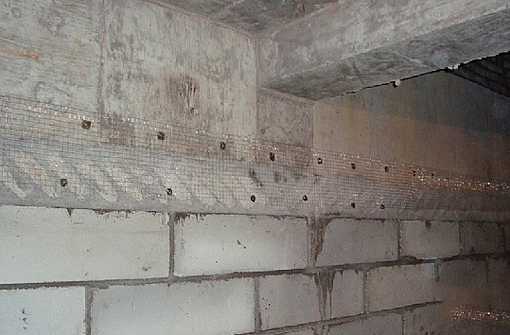

33、砖墙砌筑,在砖墙与砼结构交接处,钉铁丝网。

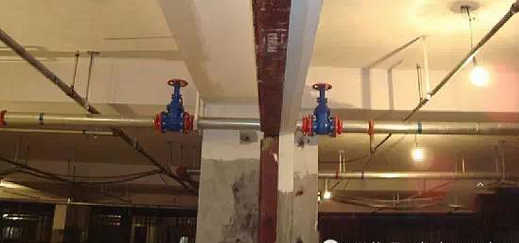

34、消防喷淋管施工中

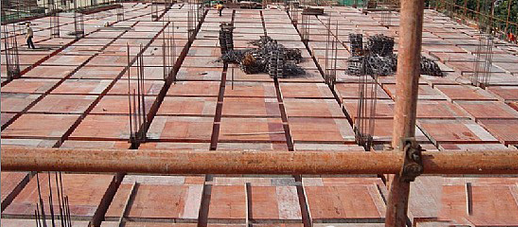

35、楼面模板施工完毕。呵呵,柱箍筋堆得太高了。

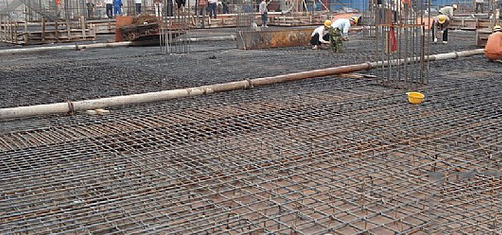

36、楼板钢筋施工中。

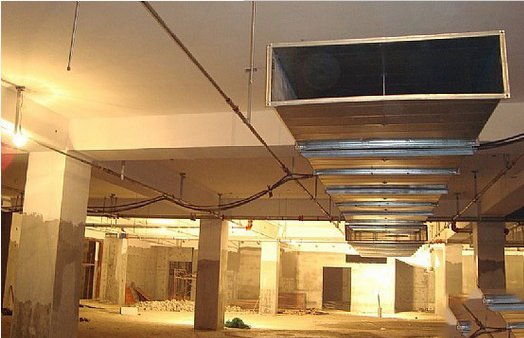

37、地下室风管安装中。
38、消防喷淋管过人防墙。

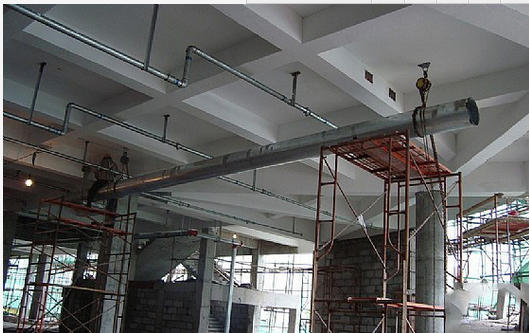

39、空调的冷冻水管施工中。
40、楼梯踏步施工中。
41、空调冷冻水管施工安装中

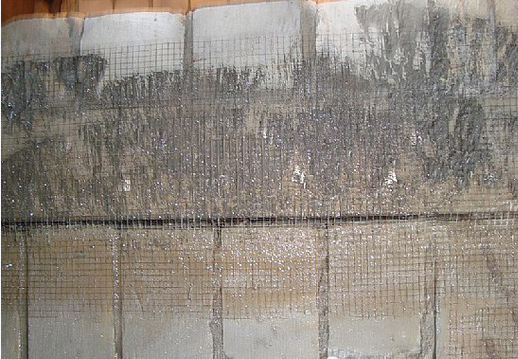

42、砖墙与砼交界处钉铁丝网。
43、地面贴砖前做地面找平层,内布钢筋网片,两边做灰饼。

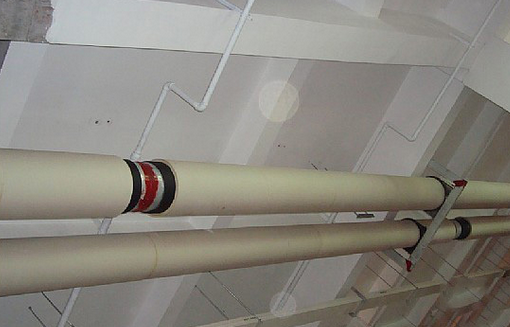

44、冰水管焊接处防锈处理,外面是保温层。

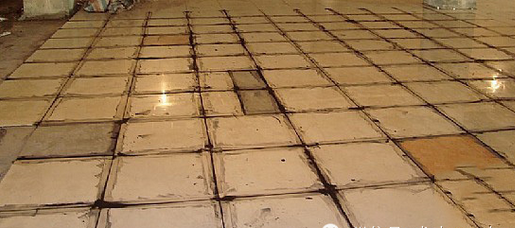

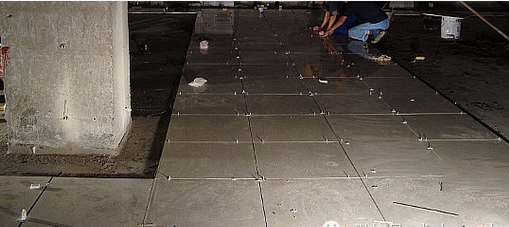

45、地面贴砖。
46、砖缝用专门的填缝剂进行填缝。

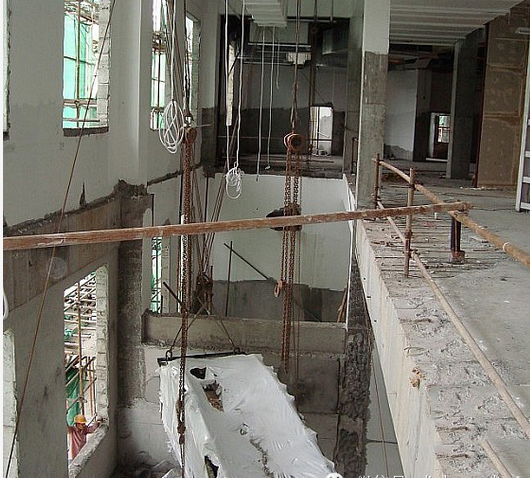

47、自动扶梯(人行道)吊装安装中。

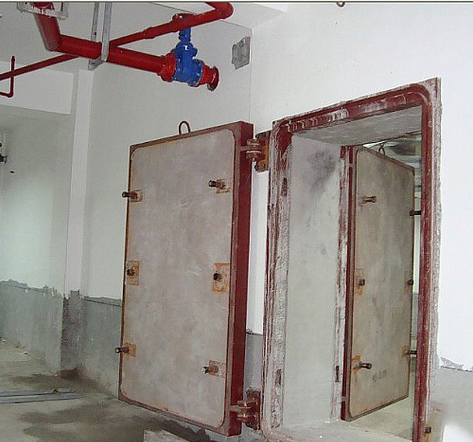

48、地下室的人防门。
