BIM工作流程-设计：机电深化设计

机电深化设计,是将施工图设计阶段完成的机电管线进一步综合排布,根据不同管线的不同的性质、不同的功能和不同的施工要求、结合建筑装修的要求,进行统筹的管线位置排布。


　　应用BIM技术的建筑项目,往往设计复杂,特别是机电管线密集且种类繁多,施工难度更大,包括给排水、暖通、强弱电等各个专业和系统,多种管线交错排布,仅依靠施工图设计阶段的的平面图纸、系统图纸和主要管廊的剖面图纸,无法满足机电施工的要求,经常会出现专业间交叉打架、拆改的现象,因此,基于BIM的机电管线综合的工作就非常必要。

　　通过机电专业BIM模型的深化设计,合理分布机电工程各专业管线的位置,最大限度实现施工图设计阶段与施工阶段之间的过渡。

　　第一步:复核施工图设计阶段BIM模型的架构和标准BIM。

模型按专业基本划分为:建筑、结构、电气、弱电、暖通、给排水、消防。施工图设计阶段日BIM主要为建筑设计服务,所以其中的机电专业系统划分不会从施工角度考虑的精细。所以,机电深化设计单位需要根据设计需要对机电专业的系统进一步拆分,主要有

电气:动力、照明系统、插座;弱电:综合布线、安防、消防报警、广播、自控;暖通:风系统、水系统;结构、建筑专业可延续施工图设计阶段的体系,不再分系统。

　　机电专业设定后，还需对其管道、管件类型、材质进行设定，比如弯头、三通、过渡件、活接头等管道福建的设备类型、连接方式等等。该项目设置对机电深化设计模型辅助工程量统计和未来施工阶段的信息查询有非常重要的作用。

　　机电深化设计的BIM模型除了系统需要细化，还需要复核施工图设计BIM模型的拆分情况，比如模型是否按建筑楼层已经切割开来，根据机电深化设计划分好BIM模型的系统后，对各各机电子系统需要区分颜色。

　　第二步：机电深化设计BIM模型搭建及深度要求

　　施工图设计阶段的机电专业模型深度一般满足主管线建立并进行管线综合即可，对进入房间的空调只管、给排水和消防水管支管不搭建模型或者仅给出是异性建模，管线的高度与水平位置需要在精装修设计接入完成调整，而精装修深化设计的阶段往往实在施工图阶段的后面，与机电深化设计阶段部分交叉。所以，机电深化设计的前期已主管线综合设计为主。与结构专业配合专业配合进行结构梁和承重墙的孔洞预留设计，反应在BIM模型中则需要调整施工图阶段的机电管线，建立穿结构构件的留洞。

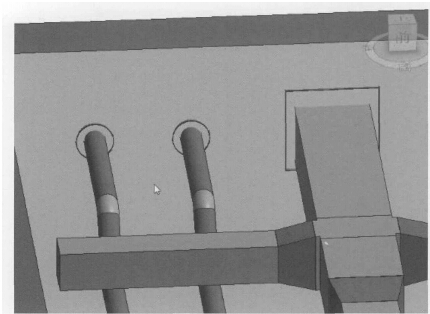

结构预留孔洞和套管模型


　　机电深化设计的中期,对施工图设计阶段的设备机房要进行深化,施工图设计阶段的机电设备机房BIM模型往往空置或者布设示例性大型机电设备,因为施工图设计深度无法确定设备选型,进而也就无法进行真实有效的设备机房内部管线综合设计。在机电深化设计阶段,机电深化设计单位根据自身经验和业主方的要求,在设备机房内布设与未来采购设备尺寸、重量类似的模型,并进行机电管线布设。

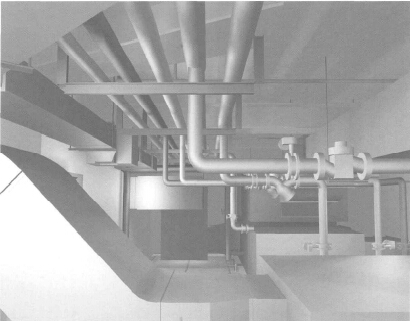

机电设备用房管线综合工作


　　机电深化设计的后期，在机电主管线的路由弯沉深化设计后，需要考虑综合支吊架的设计，该部分工作反应在BIM模型中则需要建立综合吊架的BIM模型。

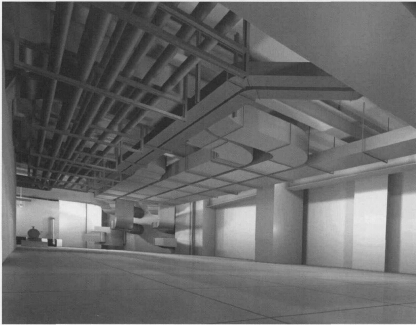

机电管线综合支吊架模型

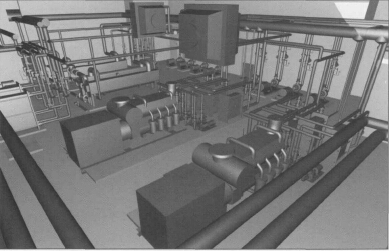

设备机房内部综合吊架设计

　　第三步：辅助机电深化设计出图工作

　　从机电深化设计内容上分：一份完整综合图包括：综合管线平面图，图例，施工说明，剖面图，大样图。BIM模型可以辅助到处平面图、剖面图，和部分的大样图。
