接地系统介绍

在建筑物供配电设计中，接地系统设计占有重要的地位，因为它关系到供电系统的可靠性，安全性。不管哪类建筑物，在供电设计中总包含有接地系统设计。建筑物要求不同，各类设备功能不同，接地系统也相应不同。
一.按功能分为工作接地和保护接地。
1.工作接地
为了保证电气系统正常运行而进行的接地。
如：通信设备的接地；变压器中性点接地；电子设备的逻辑地；等等。
2.保护接地
为了保证设备的安全、人身的安全而进行的接地。
二.TN接地系统
民用建筑中，都采用"TN"接地系统。
"T"--表示电源（变压器）中性点直接接地。
"N"--表示设备外壳与电源系统接地点或与该点引出的导体相连接。
依据设备外壳如何与电源接地点引出线连接，可分为多种TN接地系统。

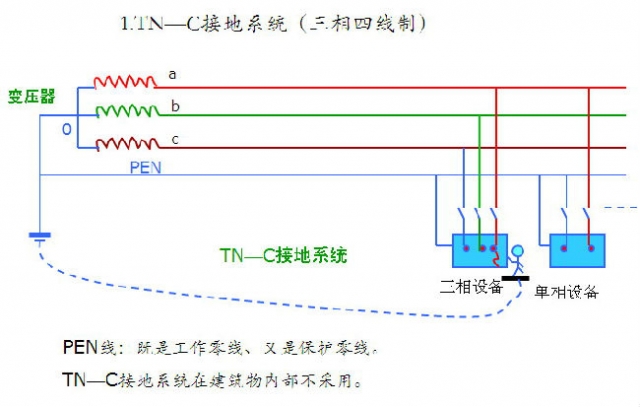

1.TN－C系统

TN－C系统被称之为三相四线系统，该系统中性线N与保护接地PE合二为一，通称PEN线。

特点：对接地故障灵敏度高，线路经济简单，但它只适合用于三相负荷较平衡的场所。当单相负荷所占比重较大时，难以实现三相负荷平衡，PEN线的不平衡电流加上线路中存在着的由于荧光灯、晶闸管（可控硅）等设备引起的高次谐波电流，在非故障情况下，会在中性线N上叠加，使中性线N电压波动，且电流时大时小极不稳定，造成中性点接地电位不稳定漂移。不但会使设备外壳（与PEN线连接）带电，对人身造成不安全，而且也无法取到一个合适的电位基准点，精密电子设备无法准确可靠运行。

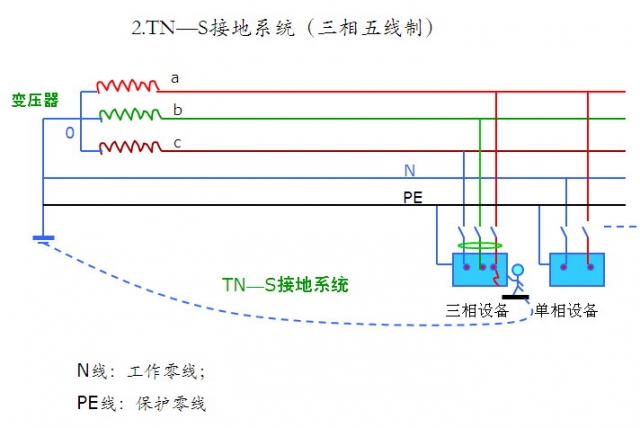

2.TN－S系统

TN－S是一个三相四线加PE线的接地系统。通常建筑物内设有独立变配电所时进线采用该系统。

特点：中性线N与保护接地线PE除在变压器中性点共同接地外，两线不再有任何的电气连接。中性线N是带电的，而PE线不带电。该接地系统完全具备安全和可靠的基准电位。只要象TN－C－S接地系统，采取同样的技术措施，TN－S系统可以用作智能建筑物的接地系统。如果计算机等电子设备没有特殊的要求时，一般都采用这种接地系统。

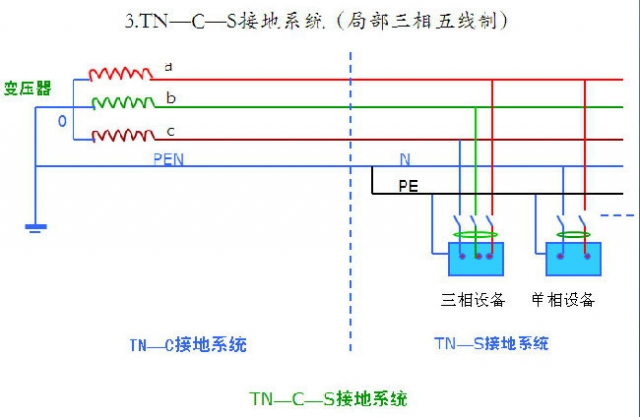

3.TN－C－S系统

TN－C－S系统由两个接地系统组成，第一部分是TN－C系统，第二部分是TN－S系统，分界面在N线与PE线的连接点。该系统一般用在建筑物的供电由区域变电所引来的场所，进户之前采用TN－C系统，进户处做重复接地，进户后变成TN－S系统。

4.TT系统
通常称TT系统为三相四线接地系统。该系统常用于建筑物供电来自公共电网的地方。

特点：中性线N与保护接地线PE无一点电气连接，即中性点接地与PE线接地是分开的。该系统在正常运行时，不管三相负荷平衡不平衡，在中性线N带电情况下，PE线不会带电。只有单相接地故障时，由于保护接地灵敏度低，故障不能及时切断，设备外壳才可能带电。正常运行时的TT系统类似于TN－S系统，也能获得人与物的安全性和取得合格的基准接地电位。随着大容量的漏电保护器的出现，该系统也会越来越多的被采用。5.IT系统
IT系统是三相三线式接地系统，该系统变压器中性点不接地或经阻抗接地，无中性线N，只有线电压（380V），无相压压（220V），保护接地线PE各自独立接地。

特点：优点是当一相接地时，不会使外壳带有较大的故障电流，系统可以照常运行。缺点是不能配出中性线N。当要求保护接地的设备非常多，有强电设备，弱电设备，以及一些正常情况下不带电的导电设备与构件，均必须采用有效的保护接地。如果采用TN－C系统，将TN－C系统中的N线同时用做接地线；或者在TN－S系统中将N线与PE线接在一起，再连接到底板上去；再或不设置电子设备的直流接地引线，而将直流接地直接接到PE线上；有的干脆把N线、PE线、直流接地线混接在一起。以上这些做法都是不符合接地要求的，且是错误的。单相用电设备较多，单相负荷比重较大，三相负荷通常是不平衡的，因此在中性线N中带有随机电流。另外，若采用荧光灯照明，其所产生的三次谐波叠加在N线上，加大了N线上的电流量，如果将N线接到设备外壳上，会造成电击或火灾事故；如果在TN－S系统中将N线与PE线连在一起再接到设备外壳上，那么危险更大，凡是接到PE线上的设备，外壳均带电；会扩大电击事故的范围；如果将N线、PE线、直流接地线均接在一起除会发生上述的危险外，电子设备将会受到干扰而无法工作。因此应设置电子设备的直流接地，交流工作接地，安全保护接地，及普通建筑也应具备的防雷保护接地。此外，若建筑内设有具有防静电要求的程控交换机房，计算机房，消防及火灾报警监控室，以及大量易受电磁波干扰的精密电子仪器设备，还应考虑防静电接地和屏蔽接地的要求。
