天津团泊新城综合体育馆

团泊新城西区的规划定位于建设天津市十一个新城中独具魅力和特色的典范卫星城，重点服务于天津市中心城区及京津冀地区，辐射环渤海地区。新城的产业定位为：体育产业为主，发展创意产业、生态旅游、休闲度假、房地产开发、职业培训基地为主，最终发展成具有鲜明特色的体育生态魅力之城。

团泊新城西区北东依水傍湖，西南毗邻田园。这里不仅有川流不息的独流碧水，一望无际的团泊镜湖、一壁万倾的绿色田野，还有浑然天成的生态湿地和鸾翔凤集的水鸟保护区。

规划的体育设施用地结合大型开敞空间，形成东西向半环体育休闲活动带；团泊快速与体育大道交叉处形成复合型城市商业次中心。

本项目规划总用地面积：64900.1平方米，两场馆总建筑面积： 71961.96平方米。其中地上：55720.62平方，米地下：16241.34平方米。

体育馆设计可容纳10000席的观众区，观众通过楼梯和电梯进入看台区。贵宾、运动员、裁判员、官员、媒体等由东北侧入口进入首层各部分用房。观众与运动员的人流分区清晰，VIP成员享有独立的出入口和单间席位。

游泳馆设计可容纳4000席的观众区，观众通过楼梯和电梯进入看台区。贵宾、运动员、裁判员、官员、媒体等由北侧和东侧进入首层各部分专用用房，使观众与运动员的人流分区清晰。

体育馆和游泳馆在造型上是各具特色而又相对独立的，体育馆有一个巨型的环带，而游泳馆的顶部时采光的屋顶，同时它们又形成统一的整体构筑物。设计极力营造一个很朴实的、与环境紧密结合的建筑，特别是与周围的绿化、湖泊协调、融合。游泳馆通过其锯齿形玻璃天窗引进南向的自然光。透过半透明的外维护结构，我们可以看到体育馆非对称的的清水混凝土看台。

钢结构外部的半透明阳光板百叶将观众大厅界定为一个半室外空间，为观众提供了遮挡日晒和雨水的问题，同时引入了自然空气，设计为灰空间，加强了主体建筑与室外空间之间的过渡。充分体现了现代力学与建筑结构的有机结合。

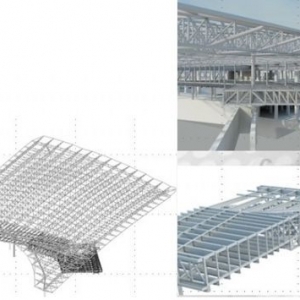

做为游泳馆和体育馆的连接部分，采用纯钢结构作为主体构造，简洁、明了。整体分别为若干品由钢梁组成的支架，再由不同规格的支架组合而成，跨度比较大。整体提高了空间利用率，减小了对视野的遮挡，避免了由混凝土构筑所带来的难度.

综合馆的最外层结构是一圈斜柱，并且每一根斜柱的倾斜角度都是沿轴线方向的。在此项目中BIM团队启用Revit最新版本2010进行建模工作，相对旧版提升的很多新功能极大的提升了工作效率。斜柱的功能是revit2010中新加入的内容。

斜柱模型的正确与否，在我们这个项目中是非常重要的。平面图中给出了斜柱每层的位置，但根据详图中斜柱的高度、角度画出的可能就不在那个位置上了。设计师在平面图中是无法解决这些问题的，BIM的三维设计优势在设计中尤为凸显。

通过BIM模型，我们发现了很多专业间的碰撞问题。其中斜柱和看台的问题最大。首先，在训练馆和体育馆的连接部分，斜柱的底部高度有问题，造成了与承台发生设计错误。根据CAD图纸，斜柱应该与梁搭接在一起，但实际的模型却与梁偏差了很多。通过BIM模型的碰撞检查，在施工前避免了诸多设计变更问题。
