地下连续墙施工工艺图解

第一步 导墙施工

第二步 泥浆系统

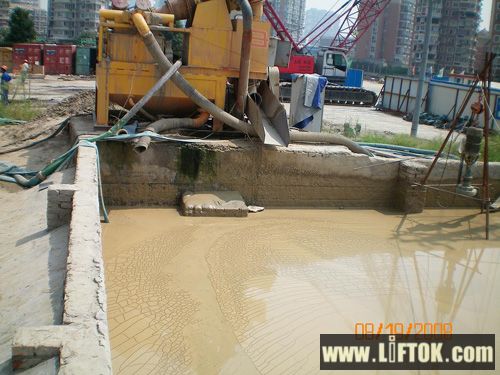

泥浆池

泥浆分离系统

第三步 成槽施工

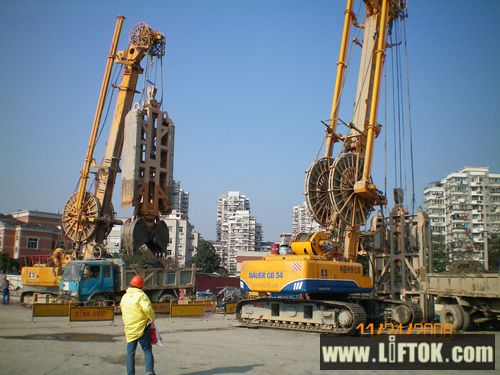

液压抓斗（成槽机）挖土成槽

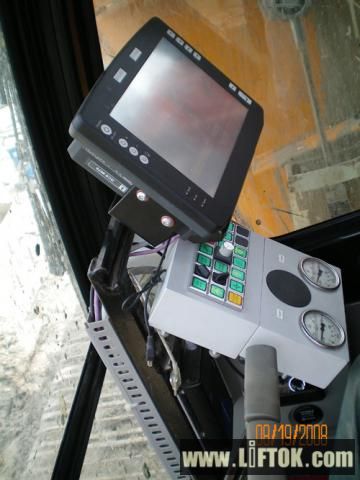

电脑测斜系统

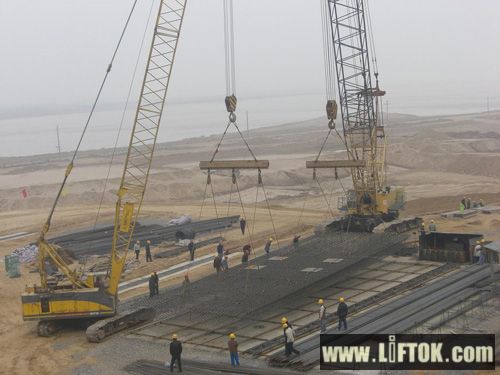

第四步 钢筋笼制作

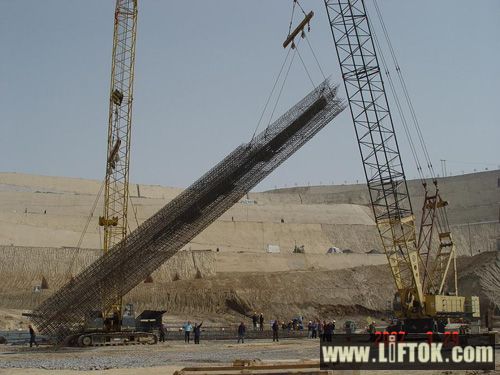

第五步 钢筋笼吊装

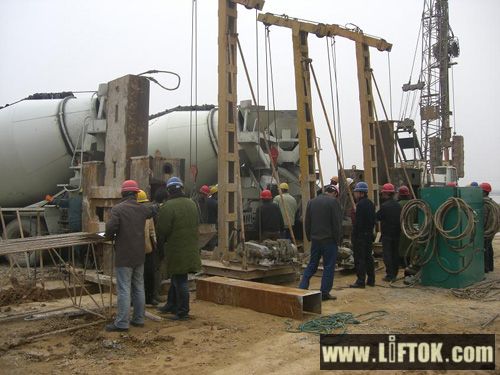

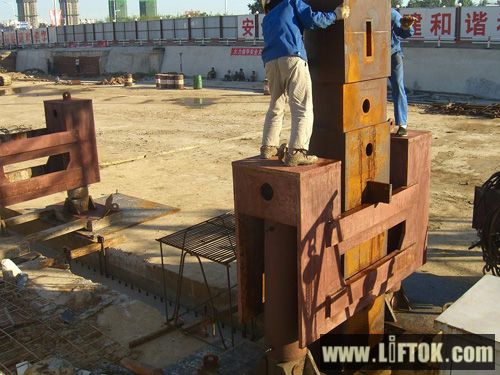

第六步 锁口管下设起拔

第七步 砼浇筑

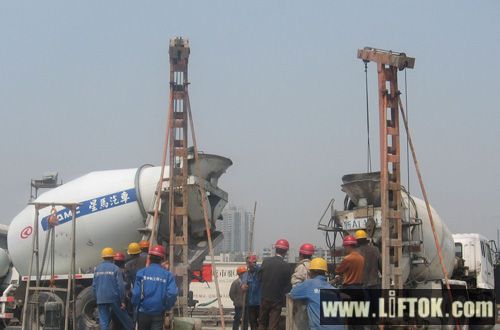

导管安装

砼浇筑

地下连续墙是沿着深开挖工程的周边轴线，在泥浆护壁条件下，开挖出一条狭长的深槽，清槽后，在槽内吊放钢筋笼，然后用导管法灌筑水下混凝土筑成一个单元槽段，如此逐段进行，在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构。本法特点是：施工振动小，墙体刚度大，整体性好，施工速度快，可省土石方，可用于密集建筑群中建造深基坑支护及进行逆作法施工，可用于各种地质条件下，包括砂性土层、粒径50mm以下的砂砾层中施工等。适用于建造建筑物的地下室、地下商场、停车场、地下油库、挡土墙、高层建筑的深基础、逆作法施工围护结构，工业建筑的深池、坑；竖井等
在地面上，利用一些种挖槽机械，借助于泥浆的护壁作用，在地下挖出窄而深的基槽，并在其内浇注适当的材料而形成的一道具有防渗、挡土和承重功能的连续的地下墙体
