某大厦中水方案（MBR）

简介： 随着我国市政建设的迅速发展，城市需用水量日益增加，很多城市严重缺水，节约用水日趋重要。当前北京市对于宾馆、写字楼、机关、学校、新建生活小区等单位均要求实施中水处理。北京市是严重缺水城市，而宾馆、写字楼、等单位普遍存在大量的洗浴排水，做好这类优质杂排水的收集工作，并对其进行综合处理，实现污水资源回用（洗车、冲厕、浇花等）具有非常重要的意义。
关键字：大厦 中水

　第一章 总 论

　　一.项目概述

　　随着我国市政建设的迅速发展，城市需用水量日益增加，很多城市严重缺水，节约用水日趋重要。当前北京市对于宾馆、写字楼、机关、学校、新建生活小区等单位均要求实施中水处理。北京市是严重缺水城市，而宾馆、写字楼、等单位普遍存在大量的洗浴排水，做好这类优质杂排水的收集工作，并对其进行综合处理，实现污水资源回用（洗车、冲厕、浇花等）具有非常重要的意义。

　　某大厦拟将淋浴及洗手盆废水，经处理后的中水主要作为大厦内的冲厕用水。

　　二.设计依据及原则

　　1、依据

　　《室外排水设计规范》(GBJ14-87)

　　《生活杂用水水质标准》（GB/T18920-2002）。

　　《建筑给水排水设计规范》GBJ15-88

　　《建筑中水设计规范》GB50336-2002

　　《居民小区给水排水设计规范》（CECS57-94）。

　　建设方提供的有关生活污水水质、水量、布局、工程图纸等基础资料

　　其他相关标准及规范。

　　2、原则

　　中水处理回用工程以投资省，运转费用低，占地面积小为原则。

　　处理系统先进，设备运行稳定可靠，维护简单、操作方便。

　　污水处理系统不产生二次污染源污染环境。

　　控制管理按处理工艺过程要求尽量考虑自控，降低运行操作的劳动强度，使污水处理站运行可靠、维护方便，提高污水处理站运行管理水平。

　　第二章 设计方案

　　一、中水处理工艺计算:

　　中水处理工艺流程方案选择:因本工程中水原水为淋浴排水与盥洗排水组成的优质杂排水,所以采用以物化处理为主的工艺流程（MBR）.

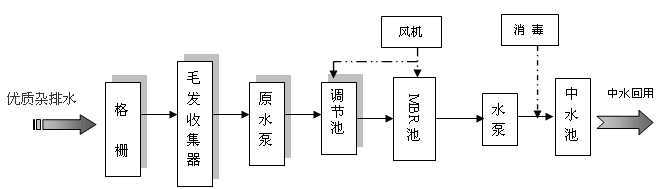

　　工艺流程图

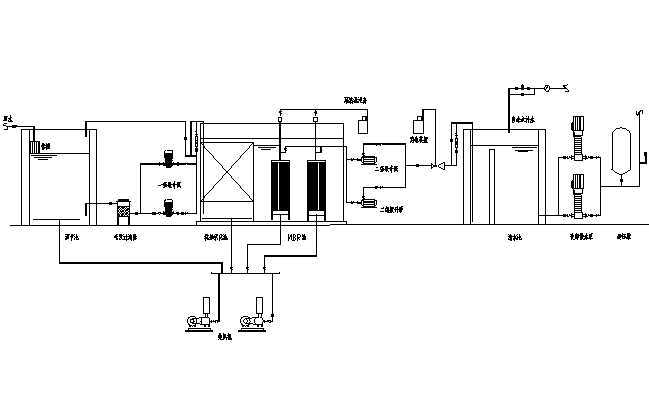

　　系统处理流程图

　　经过此工艺流程处理后的水质标准: BOD₅<10,CODcr<30,SS<10

　　各种水水质标准、及水量

　　水量：60m³/d

　　优质杂排水水质标准 单位：mg/L

　　生活杂用水水质标准 单位：mg/L

　　中水处理设施处理能力:设中水处理设施运行时间采用24小时连续运行.

　　q=Q_py/t

　　q____设施处理能力（m³/h）

　　Q_py___中水原水量（m³/d）(60)

　　t_____中水设施每日设计运行时间（h）(24)

　　q= Q_py÷t=60÷24=2.5 m³/h

　　二、主要构筑物

　　(一)调节池计算:

　　本工程工艺处理设施运行时间为24小时连续运行,调节池有效容积计算如下:

　　V_s= Q_py*C

　　V_s_____调节池有效容积, m³

　　Q_py____中水日处理水量，m³（60）

　　C______调节池有效容积占日处理量的百分数%(40%)

　　V_s= Q_py×C=60×0.4=24 m³

　　调节池高设为H=2.5 m,有效水深设为H₁=2m,则调节池有效面积为:

　　F= V_s/ H₁=24/2=12 m²

　　调节池采用距形,则其BxL =3.5×3.6(已定),则其面积为:3.5×3.6=12.6m²>12 m²

　　满足要求.

　　并考虑在池底设置水下曝气器.

　　(二)反应池

　　1．反应池由接触氧化池和MBR池组成。

　　接触氧化池尺寸计算：

　　停留时间t=2h，有效水深2m。

　　V= q×t=2.5×2=5 m³

　　触氧化池高设为H=2.5 m，有效水深设为H2=2m，则调节池有效面积为：

　　F= V/ H₂=5/2=2.5 m²

　　池采用距形,则其BxL =2.4×1.2,则其面积为: 2.4×1.2=2.88m²>2.5m²

　　实际停留时间T=2.88×2÷2.5=2.3h

　　满足要求.

　　并考虑在池底设置水下曝气器

　　2．MBR反应器选用日本久保田公司的液中膜产品。

　　型号： 尺寸：500mm ×1000mm×1000mm,

　　两套。（尺寸根据所选膜的要求确定）

　　(三）中水水池尺寸已定 尺寸：4200mm×2200mm×2500mm

　　三、主要设备

　　(一)格栅的设置：

　　本工程格栅设于格栅井内,且格栅条空隙宽度为8mm (采用一道格栅),其倾角采用75°

　　(二)毛发聚集器的设置:

　　本工程毛发聚集器设于污水泵吸水管上,毛发聚集器要求如下:

　　1.过滤网的有效过水面积等于连接管截面面积的2.5倍。

　　2.过滤网的孔径为3mm。

　　(三)原水提升水泵

　　提升水泵采用：型号：G30－25

　　流量Q＝2.5m/h 扬程H＝13m P＝0.37kw 2台（一用一备）

　　(四)鼓风机：

　　采用江西百事得机械厂型号：HC－601S

　　供气量Qs＝2.29m³/min， 风压：30KPa P＝4kw

　　（五）自吸泵：

　　选用型号：TP325SS 功率：0.37kw 吸程：7－10m 2台（一用一备）

　　（六）中水供水泵：

　　选用型号：CDL8－80 Q＝6.3m3/h H＝80m P＝3kw 2台（一用一备）

　　四、消毒剂计算:

　　1.本工程消毒剂采用次氯配钠消毒剂,采用直流式次氯酸钠发生器.

　　2.次氯酸钠发生器的产量计算如下式:

　　W=24QD/T

　　式中：W____次氯酸钠发生器的有效氯产量,g/h

　　Q____被消毒水的最大日平均时流量, m3/ h(2.5)

　　D____水的设计加氯量, mg/L(20)

　　T____发生器的工作时间, h(10)

　　W=24QD/T=24*2.5*20/10=120g/h

　　3.食盐用量的计算如下式:

　　G=24QDS/1000

　　式中：G_____食盐用量,kg/d

　　Q____被消毒水的最大日平均时流量, m3/ h(2.5)

　　D____水的设计加氯量, mg/L(20)

　　S____生产单位质量有效氯所消耗的食盐量, kg/kg (3.5)

　　G=24QDS/1000=24*2.5*20*3.5/1000=4.2 kg/d

　　4.盐水槽的容积计算如下式:

　　Vs=100G/(n*N)

　　式中：Vs_____盐水槽的有效容积,L

　　G______食盐用量,kg/d(4.2)

　　n ______稀盐水浓度,%(4)

　　N______每日配制次数,(1)

　　Vs=100G/(n*N)=100*4.2/(4*1)=105L

　　5.次氯酸钠贮液槽容积计算如下式(有效容积):

　　Act=QDt/C

　　式中：Act_____贮液槽的有效容积，L

　　C______次氯酸钠溶液的有效氯浓度, g/ L(8)(或按产品说明书)

　　t_______贮液时间, h. t=24-T=24-10=14 h (T为发生器工作时间).

　　Q____被消毒水的最大日平均时流量, m3/ h(2.5)

　　D____水的设计加氯量, mg/L(20)

　　Act=QDt/C=2.5*20*14/8=87.5L

　　6.稀盐水(4%)的配制:由溶盐池配制浓度15%左右的浓盐水,静止沉淀后,用比重计测定其浓度,再配制成4%浓度的需要量,启动盐水泵将一定体积的浓盐水送入盐水槽中,然后加入清水使其成为需要浓度的稀盐水.

　　7.配制105 L4%浓度的稀盐水所需浓盐水体积计算:

　　(1)浓盐水浓度计算如下式:

　　Cs=а*Ds-b

　　式中：Cs_____盐水的质量百分比浓度，%

　　Ds_____盐水的比重, kg/L(1.1)(应由实测数据为准)

　　а.b _____系数,常温下取а=151.7, b=151.83

　　Cs=а*Ds-b=151.7*1.1-151.83=15%

　　(2)配制105 L4%浓度的稀盐水所需浓盐水体积:V=4*105/15=58L.

　　8. 本工程消毒液投放采用水射器投药方式,次氯酸钠消毒工艺流程见下图

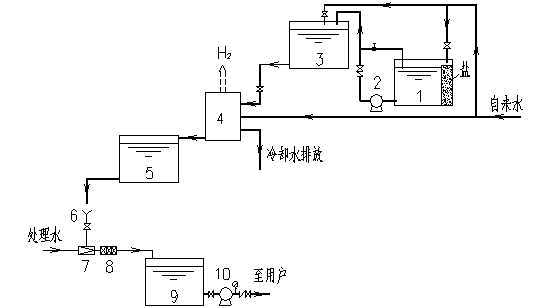

　　次氯酸钠消毒工艺流程图

　　1____溶盐池 2____塑料泵 3____盐水槽 4____次氯酸钠发生器

　　5____次氯酸钠贮液槽 6____漏斗 7____水射器 8____管道混合器

　　9____清水池 10____回用水泵
