基于EXCEL 自动喷水灭火系统管网计算

　随着国民经济的发展,人民生活水平的不断提高,多功能、高耸建筑林立满目。要求安装自动喷水灭火系统的建筑物也越来越多。《自动喷水灭火系统设计规范》2001 年版也随之作了大量的修订,规范中的9.1.3 规定,系统的设计流量应按最不利点处作用面积内喷头同时喷水的总流量确定:

　　按照规范要求累计作用面积内的每一个喷头的流量,计算非常繁琐,计算量大,容易出错,按经验估算,误差可能很大。如果用EXCEL 自动计算表格进行计算,能够简化很多计算步骤,并可根据流速随时调整管径大小,做到既简单准确又经济合理。

　　由于自动喷水灭火系统网嵌套计算很多,所以该计算表格主要采用数组公式进行编辑。配水管的计算是利用管路特性系数进行,而配水支管则是利用喷头的特性系数进行计算,同一工程中,喷头的特性系数一般都相同,为已知值;而配水支管的管路特性系数则大多数是不同的,管路特性系数需求解,因此将计算表分成两部分,一部分计算配水支管,另一部分计算配水管。现将EXCEL 自动计算表格的设计过程分步介绍如下:

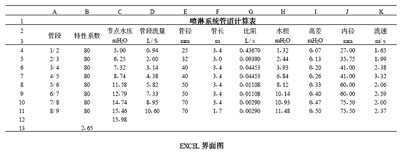

　　设计表如下图,表格里加B、E、F 列的数据须填写,其中比阻和计算内径须根据不同管材采用不同的计算方法。 《自动喷水灭火系统设计规范》第8.0.6 :配水管两侧每根配水支管控制的标准喷头数,轻危险级、中危险级场所不应超过8 只,同时在吊顶上下安装喷头的配水支管,上下侧均不应超过8 只,严重危险级及仓库危险级场所均不应超过6 只。所以表格按配水支管共有8 只喷头来制作。对喷头不足8 只的配水支管,剩下的表格可以空白。
